ペンセットを適用する

ペンセットを選択して適用するには、以下を使用します。

［オプション］→［属性設定］→［ペンとカラー］

または

［ドキュメント］→［ペンセット］→［ペンとカラー］

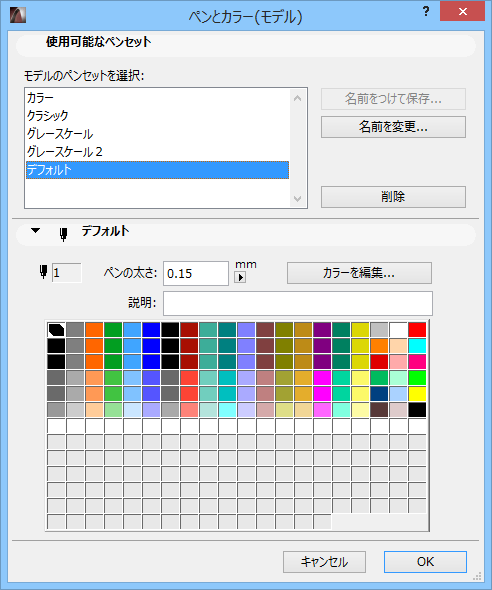

いずれのコマンドでも同じダイアログボックスが開きます。

「［ペンとカラー］ダイアログボックス」を参照してください。

［使用可能なペンセット］リストからペンを選択して、［OK］をクリックします。

モデルのペンセットを簡単に変更するには、［クイックオプション］パレットの［ペンセット］ポップアップを使用します。

「クイックオプションパレット」を参照してください。

レイアウトブックに別のペンセットを適用する

モデル表示ビューとレイアウトブックには別々のペンセットを使用できます。どちらのウィンドウが有効になっているかに応じて、ダイアログボックスの名前に「モデル」または「レイアウト」と表示されます。

［ペンとカラー（レイアウト）］設定は、レイアウトに配置されている項目（自動テキストやマスタレイアウト項目など）にのみ適用され、配置済み図面の内容には適用されません。

図面にペンセットを適用する

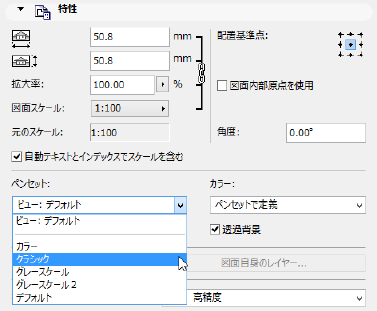

レイアウトにビューを配置すると、ビューは図面になります。デフォルトでは、レイアウトブックに配置されている図面は、独自のペンセットを使用します（ソースビューの［ビュー設定］に保存されているペンセット。デフォルトでは、プロジェクトのモデルに対して定義されているペンセット）。ただし、このペンセットは［図面の設定］の図面の［特性］パネルで指定変更できます。［ペンセット］ドロップダウンメニューをクリックして、この図面にのみ使用する他のペンセットを選択します。

「図面の［特性］パネル」を参照してください。

ArchiCADの図面ツールを使用して配置したDWG/DXF/PDFファイルなどの外部ファイルにソースのある図面にも、同じ方法でペンセットを割り当てることができます（［ペンセット］ドロップダウンメニューをクリックして、この図面にのみ使用する他のペンセットを選択します）。

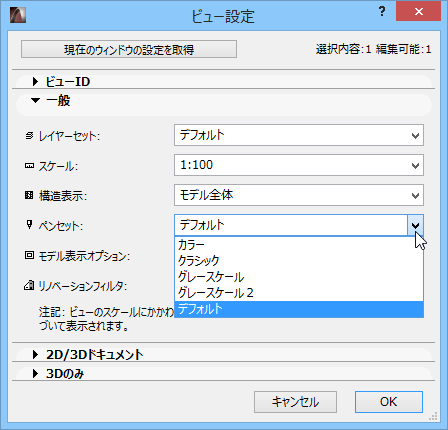

あるいは、ソースビューのペンセットを変更することもできます（［ビュー設定］ダイアログボックスに移動し、ポップアップから他のペンセットを選択します）。

「［ビュー設定］ダイアログボックス」を参照してください。
