梁の終端面の角度の修正

自由な角度の端面には、次の方法を利用します。

1.梁を描きます。

2.［梁の設定］ダイアログボックスで梁の幅を0に設定して、2番目の補助用の梁を描きます。

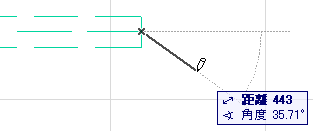

3.次の図に示すように、最初の梁の基準軸の終点から希望する角度で、幅0の梁を描きます。

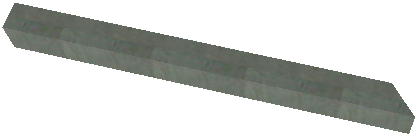

4.クリックして厚さ0の梁を完成させ、結果を3次元で表示します。

5.隙間を埋めるために線を追加して、平面図シンボルを仕上げます。
