梁フィールド |
説明 |
|
|
梁断面 |
梁の設定ダイアログボックスで定義されている梁の断面の形状（「矩形」または「断面形状」） |
|
|
ビルディングマテリアル/複合構造/プロファイル |
梁に割り当てられたビルディングマテリアル（断面形状または複合構造の梁の場合は複合構造または断面形状）の名前 |
|
|

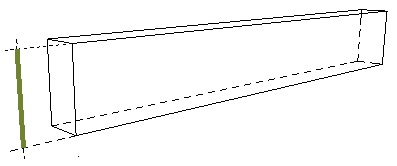

高さ |
梁の高さ（下端と上端の高さの差） |
|
|

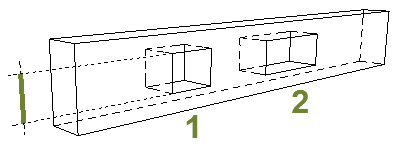

穴高さ |
梁に最初に配置した穴の高さまたは直径（［梁ツールの設定］の［穴］パネルにある［穴寸法2あるいは直径］と同じ値） |
|
|
穴高度 |
梁の辺から最初に配置した穴の中心点までの距離（［梁ツールの設定］の［穴］パネルにある［位置］と同じ値） |
|
|

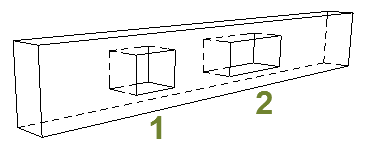

穴番号 |
梁の穴の総数 |
|
|

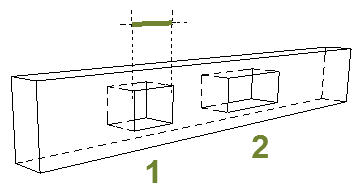

穴幅 |
梁に最初に配置した穴の幅（［梁ツールの設定］の［穴］パネルにある［穴寸法1］と同じ値） |
|
|
穴表面積 |
全ての穴の2D面の総面積。梁の片面で計算されます。 |
|
|

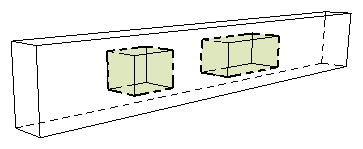

穴体積 |
梁の全ての穴の総体積（梁の幅に穴面積を乗算） |
|
|

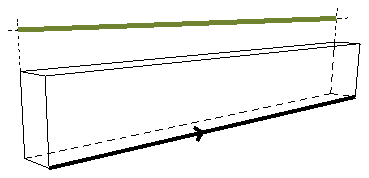

左長さ |
梁の左側面の長さ（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

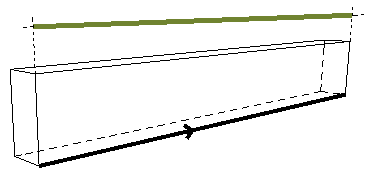

右長さ |
梁の右側面の長さ（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

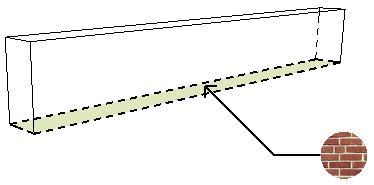

下面材質 |
梁の下面に割り当てられた材質の名前 |
|
|

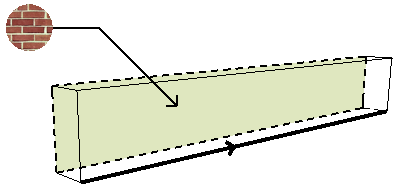

左側材質 |
梁の左側面に割り当てられた材質の名前（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

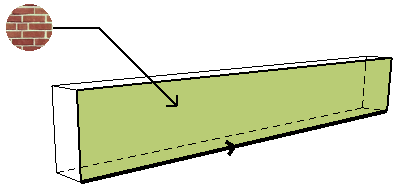

右側材質 |
梁の右側面に割り当てられた材質の名前（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

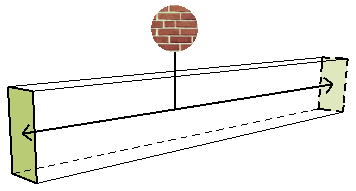

端材質 |
梁の2つの終端に割り当てられた材質の名前 |
|
|

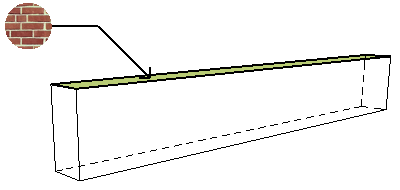

上面材質 |
梁の上面に割り当てられた材質の名前 |
|
|

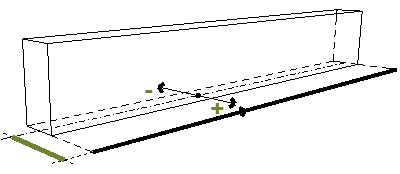

オフセット |
基準線軸オフセット。デフォルトでは、この値はゼロです（基準軸は梁の中央を通っています）。梁の設定でオフセットに任意の値を割り当てることができます。これにより中心から指定量の基準軸オフセットが実行されます。 |
|
|

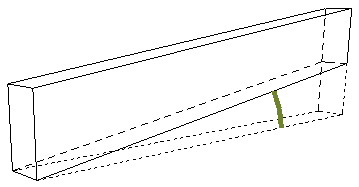

傾斜角度 |
傾斜梁の角度 |
|
|

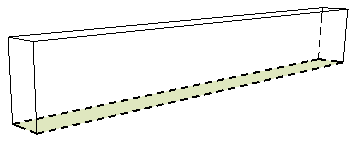

下部表面積 |
梁の下面の面積。ソリッド編集 /穴によって減算されます。 |
|
|

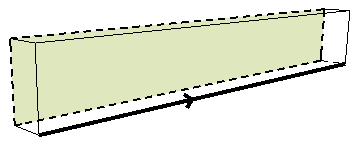

左側表面積 |
梁の左辺面の面積。ソリッド編集/穴によって減算されます（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

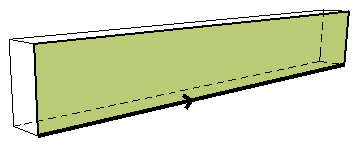

右側表面積 |
梁の右辺面の面積。ソリッド編集/穴によって減算されます（「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です）。 |
|
|

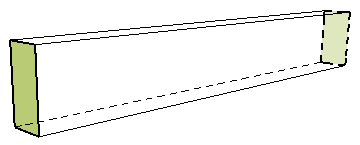

終端表面積 |
梁の両端の面積。ソリッド編集/穴によって減算されます。 |
|
|

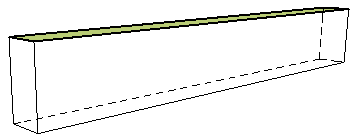

上部表面積 |
梁の上面の面積。ソリッド編集 /穴によって減算されます。 |
|
|

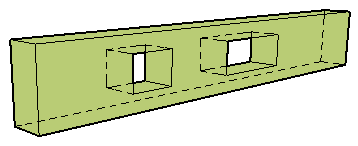

体積 |
梁の体積。ソリッド編集/穴によって減算されます。 |
|
|

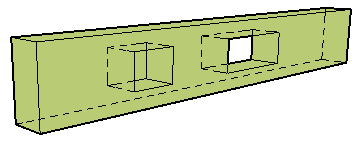

条件付き体積 |
梁の体積。ただし、［オプション］→［プロジェクト設定］→［計算単位/規則］（「梁減算」）で定義したサイズを超える穴の体積は減算されます。ソリッド編集は考慮されます。 |
|
|

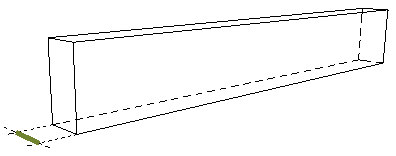

幅 |
情報ボックスまたは［梁ツールの設定］で入力された梁の幅 |
|
