メッシュリストパラメータ

メッシュフィールド

説明

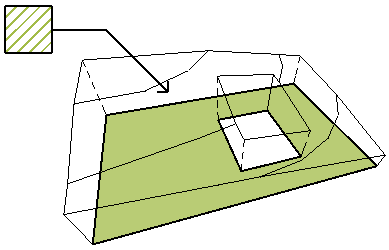

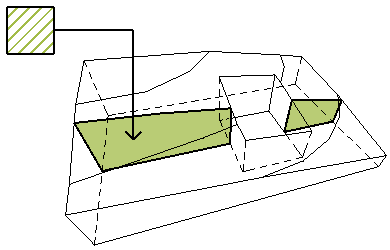

表面塗りつぶし

メッシュに割り当てられた表面塗りつぶしの名前。これは平面図のメッシュポリゴンに表示されます。


ビルディングマテリアル

メッシュに割り当てられたビルディングマテリアルの名前

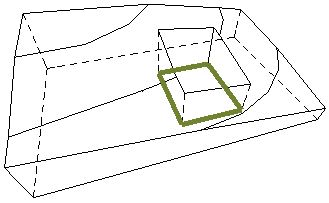

穴外周

メッシュの全ての穴の総外周。ソリッド編集は考慮されません。

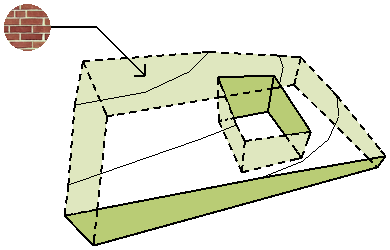

側面材質

メッシュの側面に割り当てられた材質の名前

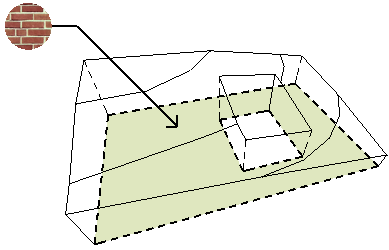

下面材質

メッシュの下面に割り当てられた材質の名前

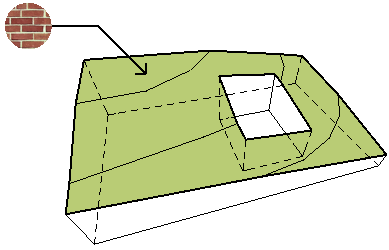

上面材質

メッシュの上面に割り当てられた材質の名前


メッシュタイプ

メッシュの作成に使用する組み立て法

•表面のみ

•表面と側面

•ソリッドボディ

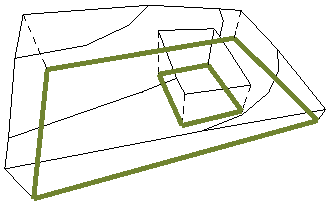

外周

穴外周を含むメッシュの外周

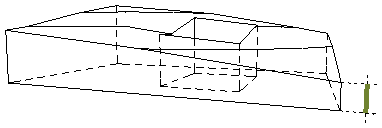

側面高度

側面付メッシュの場合、側面の高さ（基部と上部の値の差。情報ボックスに表示されます）

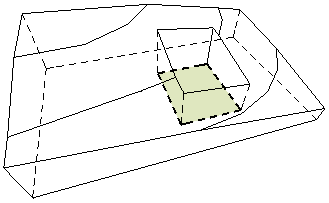

穴表面積

メッシュの全ての穴の総面積（2D）

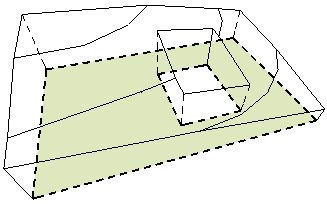

下部表面積

穴の面積を減算したメッシュの下部の面積。これはソリッドの場合にのみ表示されます（側面付/表面のみのメッシュには下部はありません）。

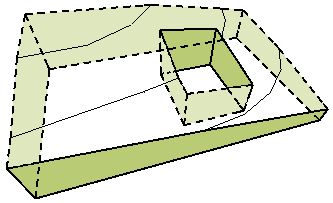

辺の表面積

メッシュの辺の面積。これには穴の全ての辺の面積の合計が含まれます。これはソリッドおよび側面付メッシュの場合にのみ表示されます（表面のみのメッシュには辺はありません）。

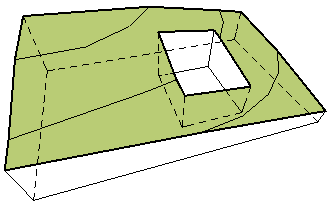

上部表面積

穴の面積を減算したメッシュの上部の面積
