3Dエンジンは、ArchiCADにおける3Dモデルの生成を制御する組み込み設定です。デフォルトでは、次の2つのエンジンが提供されています。
•インターナル（I）
•OpenGLエンジン
エンジンを選択するには、［表示］→［3D表示設定］→［3Dウィンドウ設定］に移動して［3Dエンジン］ポップアップを使用するか、［表示］→［3D表示設定］メニューの下部にあるエンジンコマンドを使用します。

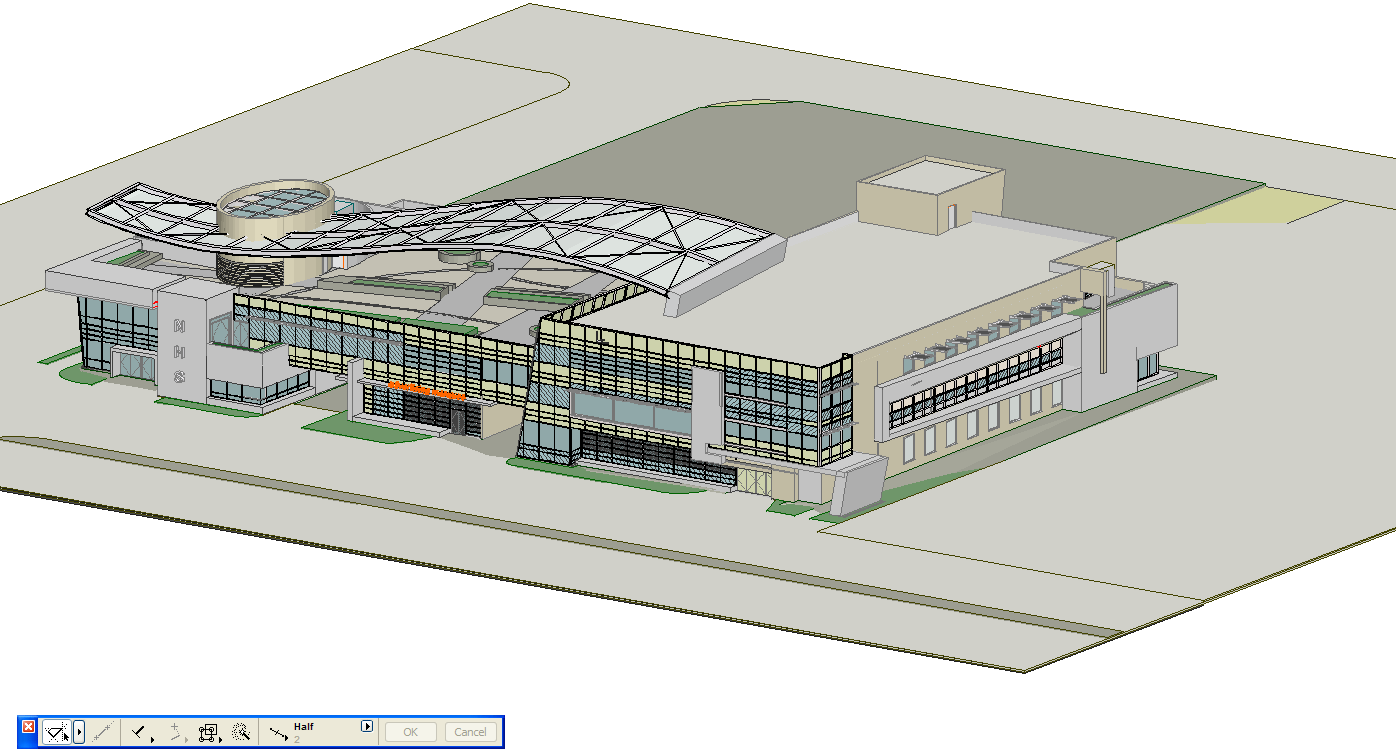

1.インターナル
インターナルは、3Dウィンドウで作業するのに最も便利です。インターナルエンジンによって生成されたビューにはベクトルパターンが表示され、印刷しやすくなっています。インターナルエンジンは、シンプルでわかりやすい、ナビゲーション可能な3Dビューをテクスチャなしで生成します。このインターナルエンジンは、写真画質を必要としない単純な建築表現や、レンダリングを使用せずに3Dウィンドウから直接出力する場合に合わせて最適化されています。インターナルエンジンではOpenGLよりも多くの視覚化エフェクトを実現できますが、通常、ほとんどのマシンでナビゲーションとモデルへのアクセス速度は遅くなります。
2.OpenGLエンジン

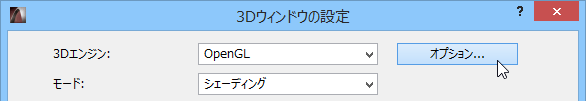

高性能のOpenGLディスプレイカードを使用している場合、3D用OpenGLエンジンを使用することをお勧めします。ベクトル 3Dハッチングなどの一部のエフェクトや、3Dウィンドウの内容をベクトル2D図面として保存する機能は、OpenGLでは使用できません。OpenGLのその他のオプションにアクセスするには、［3Dウィンドウの設定］の［オプション］ボタンをクリックします。
OpenGLは、ビットマップベースの技術です。したがって、OpenGLエンジンを使用して作成した3Dビューは画像ファイルとして配置されます。
重要：OpenGLは、モデル開発時の高速で滑らかなナビゲーション用に最適化されています。OpenGLではテクスチャは正確に表示されますが、実現できるモデルエフェクトは多くないので、これはレンダリングのインタラクティブなプレビューと考えることができます。OpenGLはビットマップ技術をベースとしているため、出力機能はインターナルエンジンの出力機能と比べ制限されています。サポートハードウェアを使用できるのであれば、OpenGLはほとんどのマシンではるかに高速な画面ナビゲーションを実現できます。
詳細は、「OpenGLオプション」を参照してください。

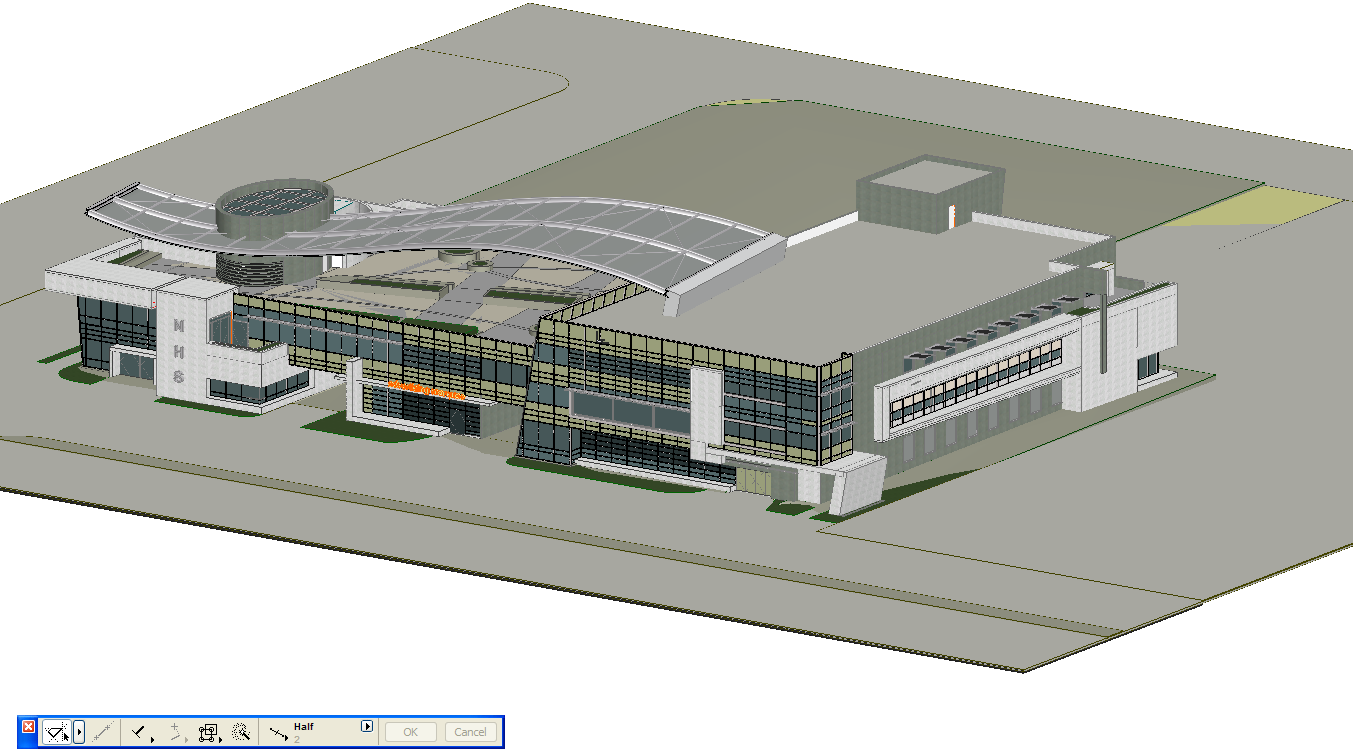

下の画像では、［表示］→［3D表示設定］→［3Dウィンドウ設定］で透過効果を有効にしたOpenGLが使用されています。
