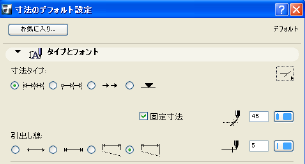

ArchiCADで寸法が連動するという原則が、固定寸法には適用されません。寸法設定で［固定寸法］チェックボックスを有効にすると、線形寸法または高度寸法を固定寸法に設定できます。
固定寸法の寸法線は、モデル要素に加えられた変更に従いません。固定寸法の基準点は、矩形の点で表示されます（連動寸法の円形の点とは異なります）。
一度寸法を固定寸法として設定してしまうと、他と連動させることはできません。組み立て要素の節点に寸法列のマーカーが設定されていない場合、その寸法列は固定寸法になります。
固定寸法は、次の2点については他の寸法と同様に動作します。
1.回転またはミラー処理をすると、値は常に下から読める状態になります。
2.［オプション］→［プロジェクト設定］→［寸法］で寸法単位を変更すると、全ての値が更新されます。
詳細は、「寸法」を参照してください。
