平面図でドア/窓の属性（線種、ペン、塗りつぶし）を定義するには、以下の2つの方法があります。
1.ドア/窓の設定で定義されているGDL属性（線種、ペン、塗りつぶし）を使用します。この方法では、非常に多くの線/塗りつぶしのパラメータを使用できるため、開口および各構成要素の正確な表示が可能になります。
2.ドア/窓の設定の［平面図と断面図］パネルで開口に2D属性設定を使用します。この方法はパラメータの数が少ないため、簡単に操作できます。
両方の方法を以下に詳しく説明します。
ドア/窓で塗りつぶしを使用
ドア/窓に塗りつぶしを適用する場合は、［塗りつぶしを使用］コントロールを必ず有効にしておいてください。
ドア/窓の設定の［平面図と断面図］パネル（または情報ボックス）で、必要に応じて切り取り、投影、上部線、およびペンの属性を設定します。

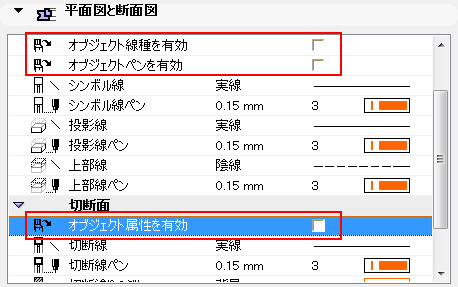

これらの設定を有効にするために、オブジェクトの［属性］チェックボックスを必ず無効にしてください。無効にしない場合、ドア/窓がGDLオブジェクト属性で表示されます。
オブジェクトに定義されているGDL属性を使用したい場合：

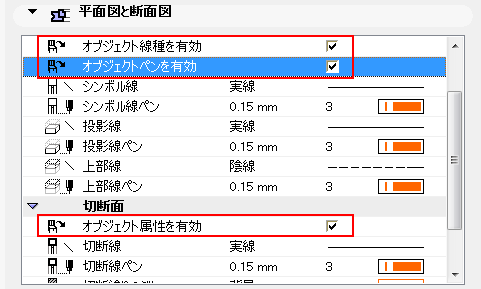

［平面図と断面図］パネルで、［オブジェクト線種を有効］（および/または［ペン］または［属性］）ボックスがチェック済みになっていることを確認してください。
この意味を次に示します。
1.［平面図と断面図］パネルでこれらのパラメータに定義された属性は無効になります。
2.GDLオブジェクト属性が使用されます。
以下のいずれかのドア/窓の設定で、GDLオブジェクト属性はドア/窓に定義されます。
•カスタム設定のグラフィカルインターフェイス（パネルの名前は、ドア/窓のタイプによって異なります）
どちらの場所でも、パラメータは同じです。
［パラメータ］リスト：

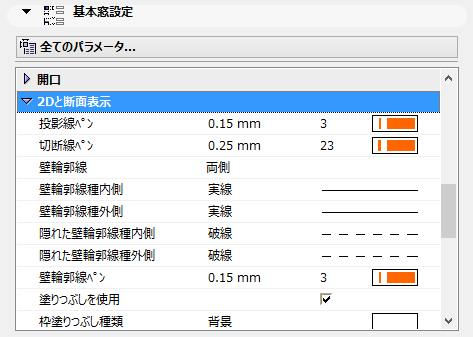

2D表示と断面図表示のコントロールを使用して、ドアまたは窓オブジェクトの構成要素の属性を設定します。
注記：全ての塗りつぶしパラメータを表示するには、［塗りつぶしを使用］パラメータをオンにしてください。［塗りつぶしを使用］がオフの場合、開口部の表示でドア/窓の構成要素に塗りつぶしが使用されません（この場合、［塗りつぶし］コントロールを［パラメータ］パネルで使用することはできません）。

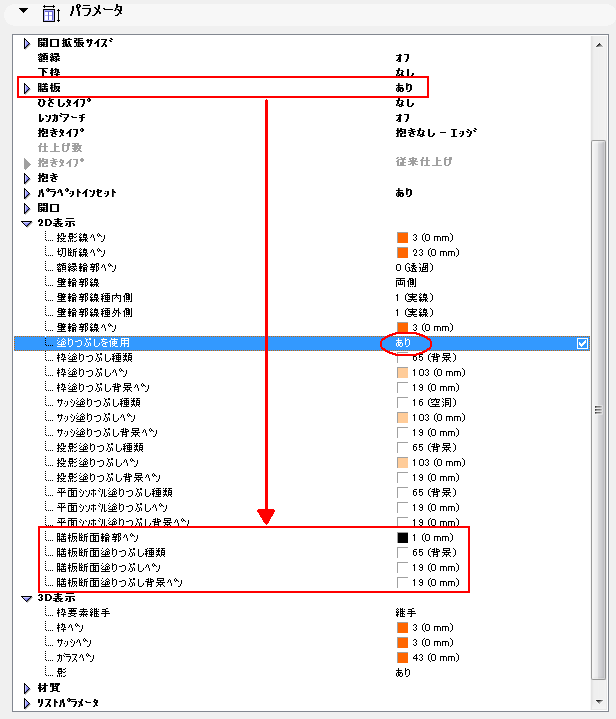

注記：オンに設定されている全ての窓/ドアの構成要素（窓枠、額縁、レンガアーチなど）に対して、追加の属性パラメータが表示されます。
グラフィカルインターフェイス：
グラフィカルインターフェイスのページを使用して、窓/ドアの構成要素ごとに線/ペン/塗りつぶしを設定します。

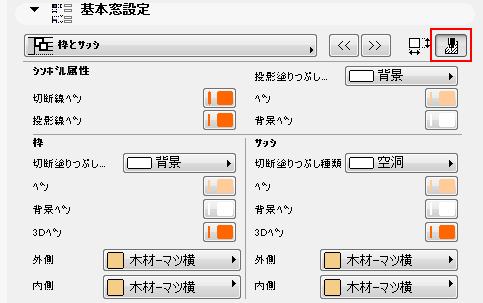

•ドア/窓に選択した構成要素に応じて、それぞれの属性サブページ（膳板属性、下枠属性、フレーム属性、パネル属性など）を使用し、構成要素ごとに線/ペン/塗りつぶしを設定します。

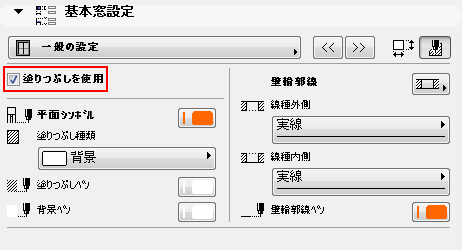

•［一般の設定］ページ（属性サブページ）で、［塗りつぶしを使用］ボックスをチェックして、全ての属性サブページの全ての塗りつぶしパラメータを有効にします。［塗りつぶしを使用］がオフの場合、開口部の表示でその構成要素に塗りつぶしが使用されません（全ての属性サブページで、［塗りつぶし］コントロールが灰色になります）。
「グラフィカルインターフェイスを使用」も参照してください。

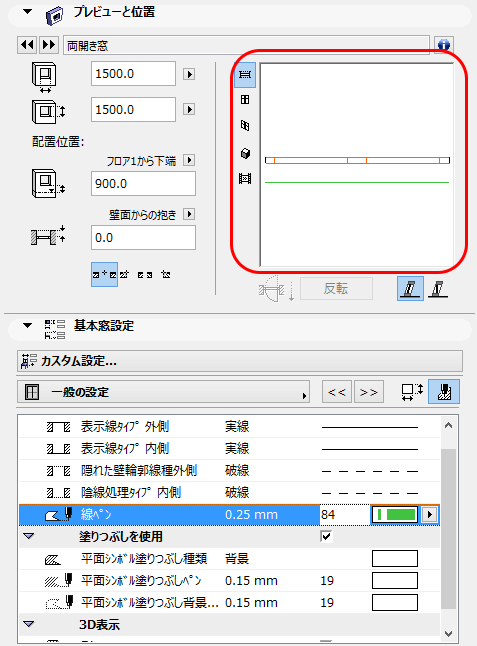

［属性］コントロールの設定時に、ドア/窓の設定からプレビューを表示して、定義が表示にどのように影響するかを確認すると便利です。
