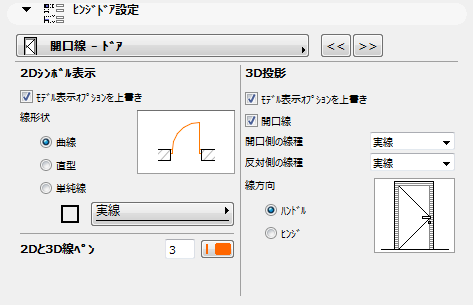

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［開口線 - ドア］ページについて以下に説明します。
これらのコントロールは、ドアごとの開口線の表示を設定するのに使用します。
開口線の表示はモデル表示オプションで全てのドアにグローバルに設定されているため、デフォルトではこれらのコントロールは灰色になっています。
これらの設定の詳細については、「ライブラリ部品のその他のモデル表示オプション」を参照してください。
ただし、当該ドアのみの開口線の設定を調整する場合は、［モデル表示オプションを上書き］ボックスを選択して、必要に応じてオプションを設定してください。
2Dシンボル表示と3D投影に個別のオプションが用意されています。
［2Dと3D線ペン］コントロールは、2Dと3Dの両方の開口線表示に影響を及ぼします。
