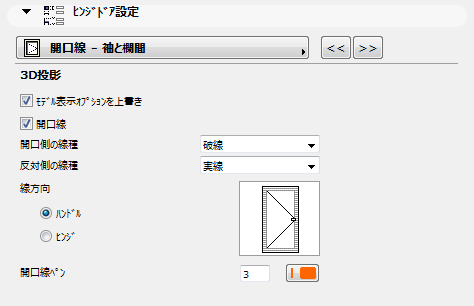

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［開口線 - 袖と欄間］ページを以下に説明します。
これらのコントロールは、ドアごとの袖と欄間（該当する場合）の開口線の3D投影表示オプションを設定するのに使用します。
デフォルトではこれらのコントロールは灰色になっています。開口線の表示はモデル表示オプションで全ての窓（袖と欄間を含めて）に対してグローバルに設定されます。
これらの設定の詳細については、「ライブラリ部品のその他のモデル表示オプション」を参照してください。
ただし、当該ドアのみの欄間/袖の個別の開口線オプションを設定する場合は、［モデル表示オプションを上書き］ボックスをチェックして、必要に応じてオプションを設定してください。
