Использование Слоев для Предотвращения Пересечений

Один из параметров состояния слоев позволяет управлять показом в 2D пересечения элементов. Для этого предоставляется возможность изменять их номера Групп Пересечения Слоев. Пересекающиеся элементы, принадлежащие одной Группе Пересечения Слов, будут соединяться друг с другом при условии, что они построены корректно. Элементы различных Групп Пересечения Слоев соединяться не будут.

Примечание: Цифровые значения пересечения Слоев не имеют ничего общего с приоритетами элементов; они используются только как маркировка (например, 1 или 2) для группируемых элементов.

Примечание: Два элемента, принадлежащих к группе со значением пересечения 0, пересекаться НЕ будут.

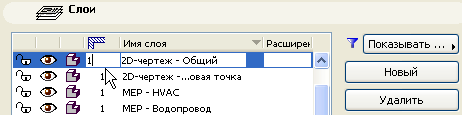

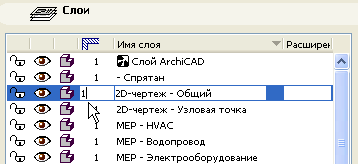

Номера, расположенные в столбце с пиктограммой Пересечения в панели слоев (Документ > Слои > Параметры слоев), указывают номера групп пересечения, которым принадлежат элементы этого слоя.

Только элементы одного уровня пересечения будут соединяться друг с другом.

По умолчанию каждому слою устанавливается номер группы 1, поэтому все пересекающиеся элементы будут соединяться согласно обычным правилам соединения, принятым в ArchiCAD. Имеется возможность предотвратить такое соединение, например, чтобы показать детали многослойных стен, которые не были соединены. В этом случае поместите соединяющиеся стены на различные слои и затем одной их них назначьте другой номер группы пересечения слоев.

Слои, на которых расположены стены, имеют идентичные номера групп пересечения:

Слои, на которых расположены стены, имеют различные номера групп пересечения:

Примечание о пересечении со спрятанным слоем: Элементы, имеющие идентичные группы пересечения, будут пересекаться, даже если один из слоев спрятан. Это может привести к “потере” линий, указывающих пересечение с элементом спрятанного слоя. Во избежание этой ситуации откройте окно установки параметров слоев, выберите один из слоев и присвойте ему другую группу пересечения.

Исключение для уровня 0: Пары элементов, которые принадлежат группе пересечения 0 (не зависимо от того, принадлежат ли они одному слою) НЕ будут пересекаться.
