Любому конструктивному элементу ArchiCAD можно присвоить типы линий в диалоговом окне установки его параметров.

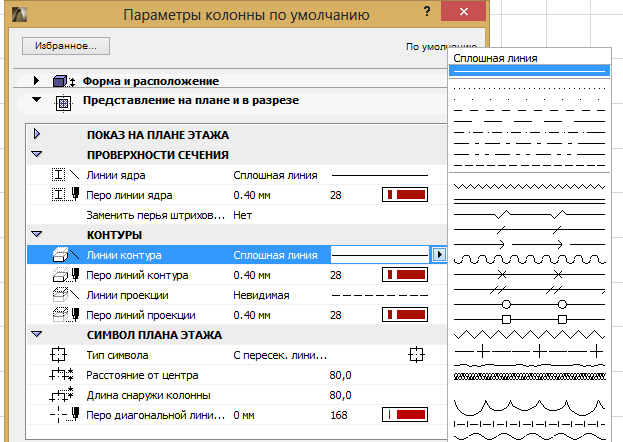

Например, при определении способа представления колонны в 2D-окне Вы можете применить различные типы линий для его контура ядра, верхней части и кросс-символа.
Типы линий, доступные в диалоговых окнах установки параметров инструментов, определяются как реквизиты типов линий проекта в диалоговом окне команды Параметры > Реквизиты элементов > Типы линий.

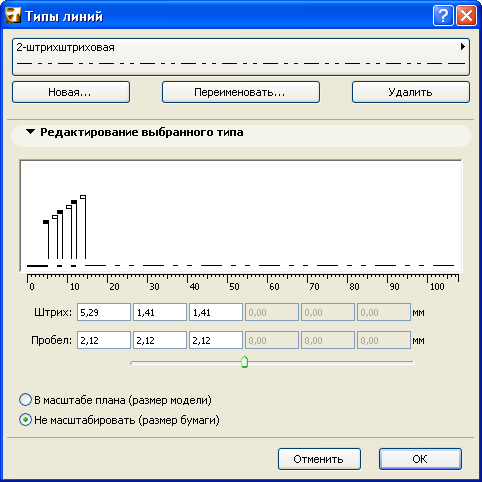

Используйте диалоговое окно Типы линий для изменения стандартных типов линий (сплошная, пунктирная, штриховая и т.д.) и определения специальных типов линий.
См Диалоговое Окно Типы Линий.
По умолчанию все линии показываются на экране тонкими, то есть толщиной в один пиксел.
Кроме того, Вы можете активировать команду Жирные линии сечений (Вид > Параметры вывода на экран); при этом линии сечений будут выводиться на экран как жирные (толщиной в два пиксела не зависимо от истинной толщины пера линии). Все другие линии выводятся тонкими.
Альтернативным вариантом представления линий как тонких является их воспроизведение согласно истинной толщине линий, то есть в соответствии с толщиной пера линии. Для этого активируйте команду Истинная толщина линий в подменю Вид > Параметры вывода на экран. При этом линии выводятся согласно толщине их перьев (толщина пера определяется в диалоге Перья и цвет).
