Стены, Перекрытия, Крыши и Оболочки могут быть определены как многослойные конструкции.
Назначение Многослойной конструкции Стене, Перекрытию, Крыше или Оболочке
1.Откройте диалоговое окно Параметров элемента.
2.В Панели Форма и расположение, установите Многослойный тип конструкции, нажав на пиктограмму “Многослойная”.

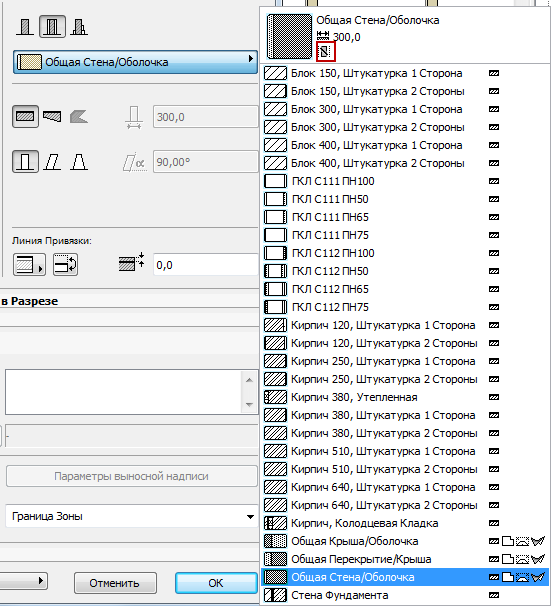

3.Воспользуйтесь выпадающим меню, чтобы выбрать Многослойную конструкцию. Обратите внимание на значок, указывающий на наличие или отсутствие Ядра в выбранной многослойной конструкции. (На данной иллюстрации значок указывает на то, что “Ядро Отсутствует”.)
Примечание: Многослойные конструкции определяются для конкретных типов элементов, а именно стен, перекрытий, крыш и/или оболочек, с помощью управляющего элемента Использовать для диалога команды Параметры > Реквизиты элементов > Многослойные конструкции. В выпадающем меню доступных конструкций содержатся только Многослойные конструкции, назначенные для использования с редактируемым типом элемента при помощи параметра “Использовать для”. Многослойные конструкции, определяются в диалоговом окне команды Параметры > Реквизиты элементов > Многослойные конструкции
См Диалоговое Окно Многослойные Конструкции.

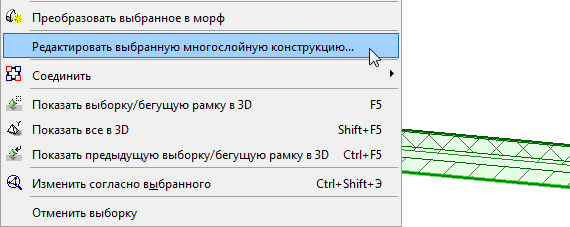

Также Вы можете получить доступ к редактированию выбранной многослойной конструкции через контекстное меню:
4.Выбранная многослойная конструкция будет применена к текущему выбранному или вновь создаваемому элементу.
Составляющие многослойных конструкций
Многослойные конструкции состоят из слоев; Многослойная конструкция может включать не более 48 слоев.
Слои разделяются линиями-разделителями; сама конструкция окаймляется линией контура.

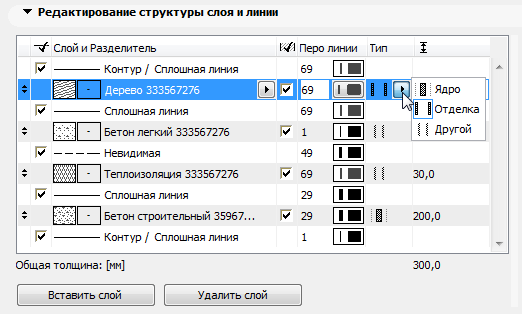

Многослойные элементы могут состоять из одного и более конструктивных слоев, называемых Ядром, однако, наличие Ядра в конструкции не обязательно.
Выбор слоя как Ядро или Отделка также влияет на неполный показ конструкций.
См Неполный показ конструкций.
Укажите эти характеристики в Параметры > Реквизиты элементов > Многослойные конструкции.
