Предварительно определенные наборы перьев для конкретных целей

Проектировщикам часто необходимо выводить одну и ту же модель в различных вариантах, используя различные цвета перьев и их толщину для удовлетворения различных потребностей.

Чтобы помочь пользователю в решении этой задачи, ArchiCAD поставляется с несколькими предварительно определенными наборами перьев. Таким образом, Вы можете изменить используемый в проекте набор перьев с помощью единственного щелчка: например, Вы можете использовать набор перьев Архитектурный при выводе планов для их утверждения заказчиком, и затем переключиться на набор Электрический для вывода макетов субподрядчикам. Если изменяется набор перьев проекта, номера индексов перьев, приписанные отдельным элементам, остаются теми же самыми, однако цвет и толщина, присваиваемые этим индексам перьев, могут измениться согласно определениям перьев в новом наборе, что приведет к изменению представления соответствующих элементов на экране и при печати.

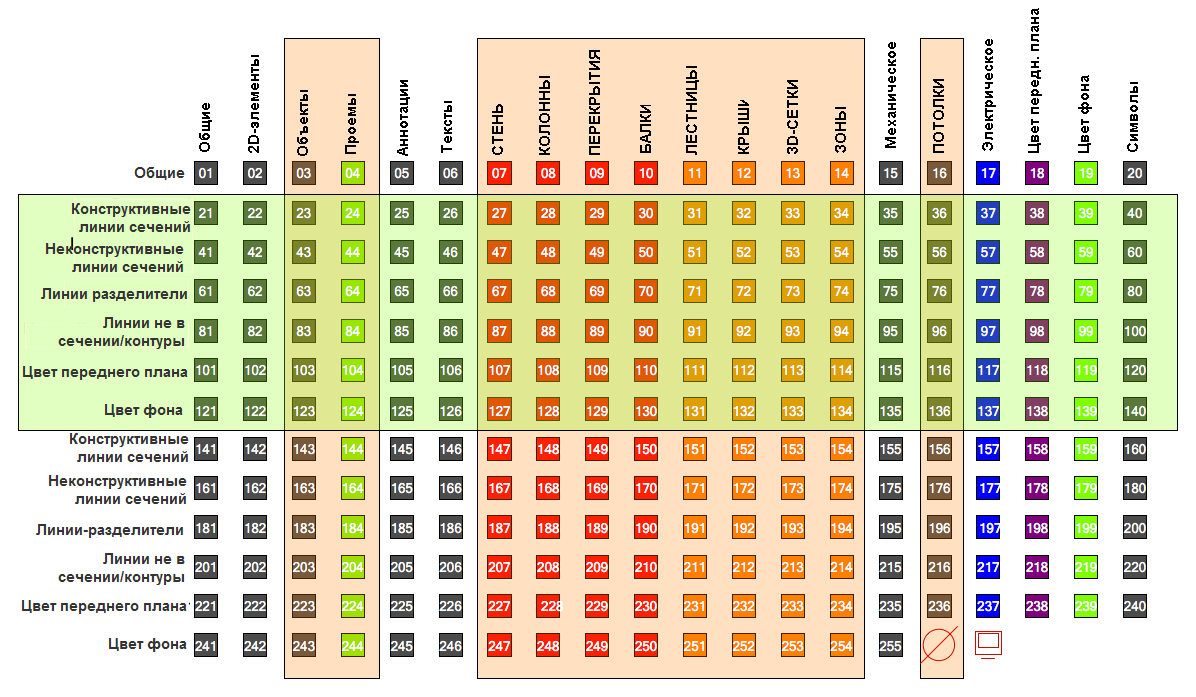

При присвоении пера элементу, по сути, происходит присвоение ему номера индекса пера. В ArchiCAD индексы перьев, приписываемые параметрам элементов по умолчанию, зависят от выполняемой элементом функции. Например, перекрытиям приписывается перо линии сечения по умолчанию с индексом 29, которое соответствует функции Перекрытия - сечение конструктивное.

Примечание: В зависимости от используемой локализованной версии ArchiCAD наборы перьев по умолчанию и индексы перьев могут меняться.

См. также Наборы перьев

Для получения дополнительной информации о наборах перьев в ArchiCAD, см. статью Наборы Перьев в Центре Поддержки.

Так как номер индекса пера имеет индивидуальное определение функции, следует обратить внимание на функцию пера при присваивании пера элементу. (Либо Вы можете воспользоваться перьями элементов по умолчанию, которые предоставляются вместе с ArchiCAD.) Если Вы назначаете номера индексов перьев в соответствии с функцией элемента, то переключение с одного набора перьев на другой гарантирует корректное представление элементов, согласующееся с целями создания выходных результатов.
