Отображение Покрытий в окнах Разрезов/Фасадов/Разверток

В окнах Разрезов/Фасадов/Разверток может воспроизводиться цвет и/или векторная штриховка покрытия на неусеченных поверхностях.

Для показа цветов покрытия:

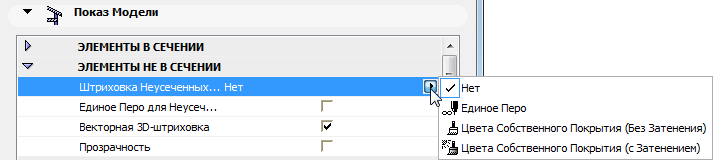

1.Откройте панель Показ модели в диалоговом окне установки параметров разреза/фасада/внутреннего вида.

2.Найдите параметр Штриховка неусеченных поверхностей и выберите во всплывающем меню одно из следующих двух значений.

•Цвета собственного покрытия (с затенением): Поверхности будут показываться в цвете покрытия элемента. Цвета будут наноситься с учетом эффекта отбрасывания теней, как это показано на рис. ниже.

•Цвета собственного покрытия (без затенения): Поверхности будут показываться в цвете покрытия элемента. Показываемые цвета не будут использовать эффекты затенения; каждый цвет покрытия будет одинаковым на всей поверхности.

3.Отметьте маркер “Векторная 3D-штриховка” для показа векторной штриховки, если она имеется.

Цвета и векторная штриховка покрытия могут показываться только нанеусеченных поверхностях элементов в окнах Разрезов/Фасадов/Разверток.
