Добавление объектов во вложенную библиотеку

Вложение размещенных объектов из библиотеки

Добавление созданием специального объекта

Добавление из менеджера библиотек

Для добавления файла объекта во вложенную библиотеку войдите в менеджер библиотек и выполните одно из следующих действий:

•Щелкните на кнопке Добавить. Найдите требуемый файл объекта, выберите его и нажмите кнопку Открыть. (Для просмотра и выбора элементов в папке в процессе работы с каталогами Windows следует произвести двойной щелчок на имени папки.)

Выбранный файл объекта появляется во вложенной библиотеке менеджера библиотек.

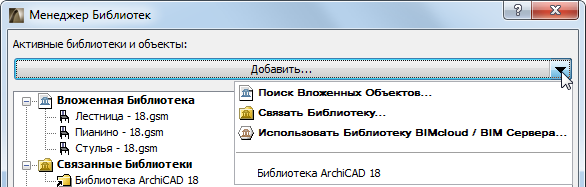

•Нажмите кнопку справа от кнопки Добавить и в открывшемся списке выберите Поиск вложенных объектов.

•Используйте механизм перетаскивания. Перетащите файл объекта из любого места компьютера во вложенную библиотеку менеджера библиотек.

По завершению нажмите кнопку Загрузить, чтобы перезагрузить библиотеки проекта и закрыть менеджер библиотек.

Вложение размещенных объектов из библиотеки

Используйте этот вариант, чтобы вложить в проект все объекты, размещенные из связанной библиотеки или из библиотеки BIMcloud/сервера BIM. (В Teamwork в проект будут вложены только те объекты, которые расположены в Вашей текущей локальной копии проекта.) Эта функция оказывается полезной в том случае, когда необходимо, чтобы требуемые объекты всегда были доступными в проекте в связи с тем, что они являются вложенными в проект.

Примечание: Вкладывание объекта всегда приводит к автоматической загрузке всех необходимых макросов.

При использовании этой команды исходная связанная библиотека или библиотека BIMcloud/сервера BIM будет удалена из проекта.

Внимание. Вложение библиотеки не означает вложения всего ее содержимого; будут вложены только те объекты, которые размещены в проекте.

При работе в Teamwork. Возможна ситуация, когда другие пользователи разместили объекты из библиотеки BIMcloud/сервера BIM, которые Вы хотите вложить. Если эти пользователи еще не послали эти изменения на сервер, то такие размещенные объекты не будут вложены, так как они еще не доступны для Вашей локальной копии проекта. Однако, так как исходная библиотека будет удалена в процессе вложения, такие объекты будут представлены как “Отсутствующие.”

Во избежание такой ситуации перед выполнением вложения в проект Teamwork библиотеки BIMcloud/сервера BIM убедитесь, что все пользователи отослали свои изменения.

Для вложения в проект размещенных объектов библиотеки:

1.Выберите папку библиотеки в менеджере библиотек.

2.Щелкните на кнопке-пиктограмме Вложение размещенных объектов выбранной библиотеки. (Если в проекте не размещены объекты из выбранной библиотеки, то кнопка оказывается недоступной.)

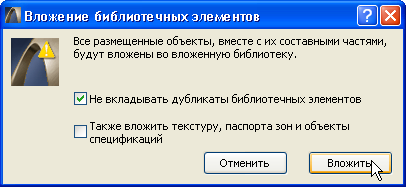

3.В открывшемся диалоговом окне предоставляются два управляющих элемента, связанных с процедурой вложения:

•Также вложить покрытия, паспорта зон и объекты спецификаций. Этот вариант имеет смысл, только если Вы вкладываете объекты из библиотеки ArchiCAD. Покрытия, паспорта зон и объекты спецификаций являются составляющими библиотечных элементов GDL, которые входят в некоторые объекты. Отметьте этот маркер, чтобы также вложить эти элементы библиотеки.

Примечание: Обычно нет необходимости вкладывать объекты из библиотеки ArchiCAD; функция консолидации является более подходящим способом выбора оптимальной организации библиотек ArchiCAD.

См Консолидация Нескольких Библиотек ArchiCAD.

•Не вкладывать дубликаты. Выберите этот вариант, чтобы не вкладывать дубликаты объектов. Любые объекты, которые уже существуют в других связанных библиотеках, не будут вкладываться.

4.Нажмите кнопку Вложить.

Добавление созданием специального объекта

Многие из создаваемых вами объектов (например, объекты Stairmaker, TrussMaker, RoofMaker) будут автоматически добавляться во вложенную библиотеку Вашего проекта. Например, при создании специальной лестницы с помощью Stairmaker при нажатии кнопки ОК для ее размещения открывается диалоговое окно Сохранение библиотечного элемента для сохранения новой лестницы во вложенной библиотеке:

Аналогичным образом, объекты, сохраняемые по команде Сохранить выбранное как, будут также сохранены во вложенной библиотеке.

Специально созданные Вами и сохраняемые из 3D-окна объекты, могут быть сохранены либо во вложенной библиотеке, либо в папке.

Добавление загрузкой файла объекта

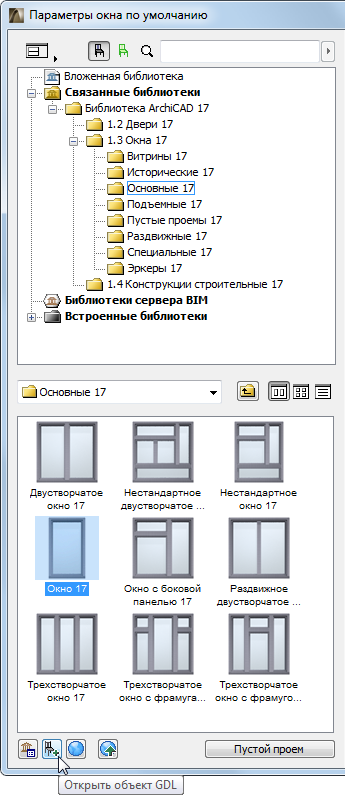

Отдельные объекты, не входящие в состав библиотек проекта, могут использоваться в проекте по команде Загрузить другой объект, которая имеется в диалоговых окнах установки параметров соответствующих инструментов . Такие объекты автоматически запоминаются как вложенные.

Добавление созданием связанного модуля

Размещение модуля приводит к добавлению всей вложенной библиотеки исходного файла к вложенной библиотеке Вашего проекта. Вновь добавленная вложенная библиотека появляется в менеджере библиотек внутри автоматически созданной папки Связи Вашей вложенной библиотеки.

См. “Вложенные библиотечные элементы” в Интерпретация данных исходного файла.
