Выровнять элементы по перекрытиям

Используйте эту функцию (Редактор > Изменить форму > Выровнять элементы по перекрытиям) для облегчения процесса подгонки элементов (Стен, Колонн или горизонтальных Балок) по уровням одного или нескольких Перекрытий, расположенных выше или ниже этих элементов.

1.Выберите элемент(ы) (Стены, Колонны или горизонтальные Балки), которые требуется выровнять.

Примечание: Если выше или ниже выбранных элементов находятся несколько Перекрытий, потребуется также выбрать Перекрытие, по которому должно быть произведено выравнивание. В противном случае в качестве целевого будет рассматриваться ближайшее Перекрытие.

2.Воспользуйтесь командой Редактор > Изменить форму > Выровнять элементы по перекрытиям.

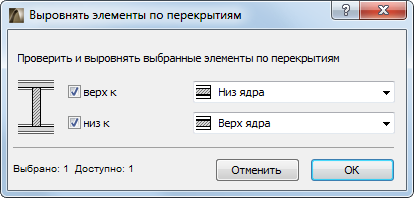

3.В открывшемся диалоговом окне укажите, каким образом должны выравниваться выбранные элементы: по Перекрытиям, лежащим выше или ниже элементов, или по обоим. В случае, если в выборку было добавлено одно или несколько Перекрытий, выравнивание будет производиться только по ним.

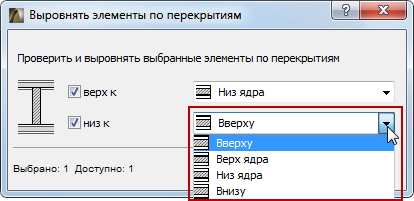

4.Выберите из выпадающего меню уровень Перекрытия (верх или низ, а для многослойных - Верхнюю или Нижнюю поверхность Ядра), по которому следует выровнять элемент(ы).

5.Нажмите кнопку ОК.

Примечание: В случае, если к низу Стены привязана Дверь или Окно, при использовании функции Выравнивания элементов по перекрытиям будет автоматически произведен пересчет смещения с целью сохранения положения проема.

Примечание: Эта функция доступна при использовании команды Редактор > Изменить форму > Базировать . При использовании этой команды потребуется выбрать выравниваемый элемент, а затем щелкнуть мышью на целевом Перекрытии. (Ниже проиллюстрировано изменение формы курсора при его наведении на перекрытие.) Будет открыто диалоговое окно Выровнять по перекрытиям, и весь дальнейший процесс протекает в соответствии с описанием, приведенным выше. (Элементы выровнены только по указанному Перекрытию.)

Выровнять элементы по перекрытиям: пример

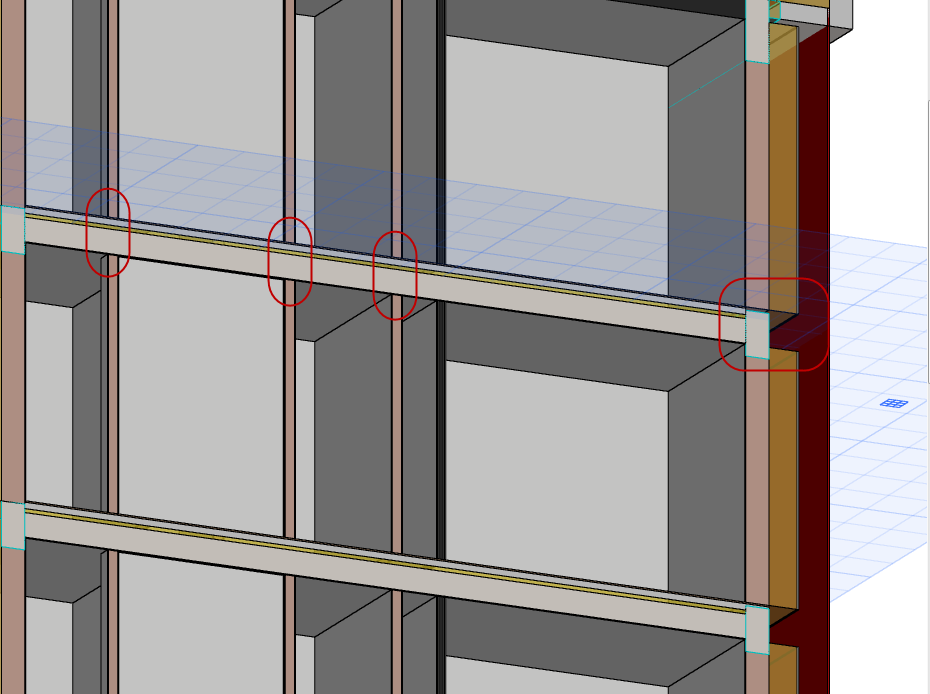

В этом проекте присутствуют проблемы с соединением Стен и Перекрытий: внутренние стены выступают над верхом покрытия, а наружные (профилированные) имеют просветы.

В такой ситуации пригодится команда Выравнивания по перекрытиям.

1.Выберите все стены.

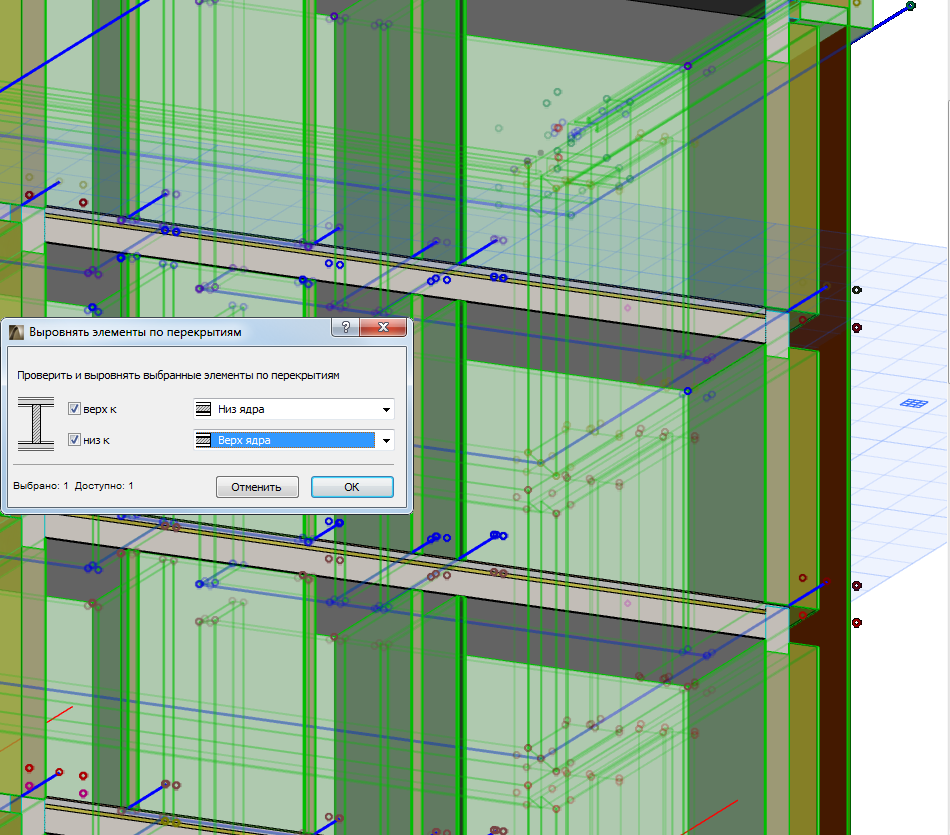

2.Воспользуйтесь командой Выровнять по перекрытиям, и установите параметры “Низ ядра” и “Верх ядра”. Таким образом Стены, находящиеся выше Перекрытий, будут растянуты для соединения с Ядром перекрытия.

3.В результате отстоящие внутренние Стены теперь корректно соприкасаются с Перекрытиями.

Проблема с наружными профилированными Стенами все еще не решена: каждая из них должна быть продлена до нижележащей Стены, а не прерываться по низу Ядра перекрытия.

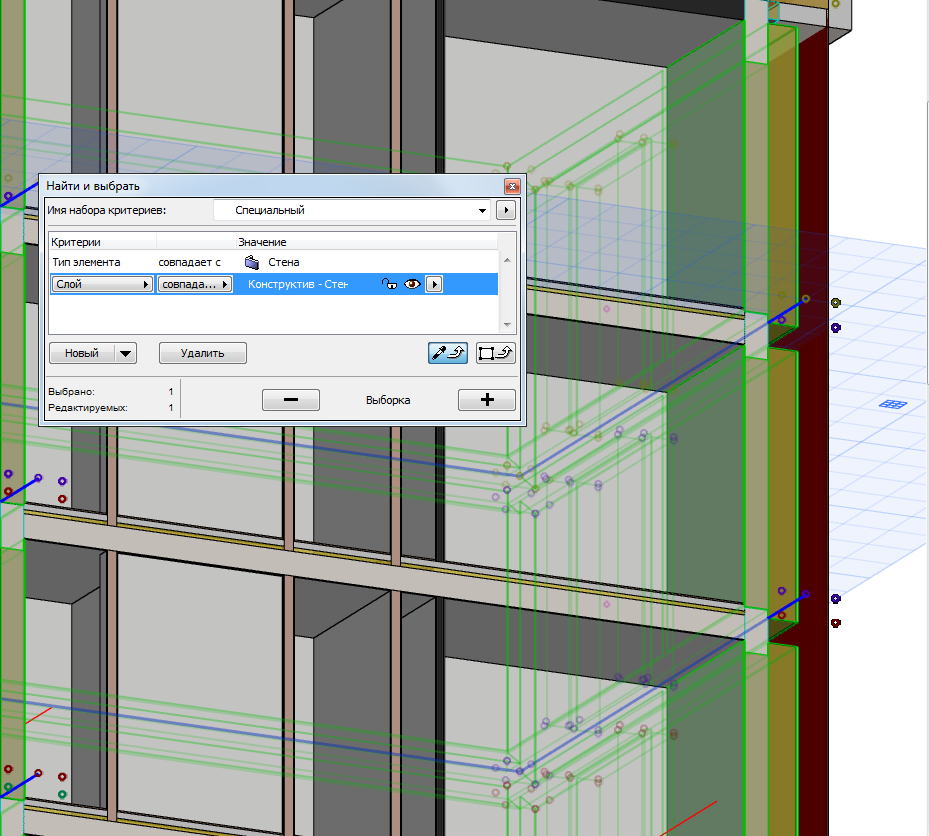

4.Воспользуйтесь командой Найти и выбрать, чтобы добавить в выборку только наружные Стены.

5.Снова воспользуйтесь функцией Выравнивания элементов по перекрытиям, но на этот раз все выбранные Стены будут продлены до верха Ядра перекрытия, устраняя тем самым разрывы.

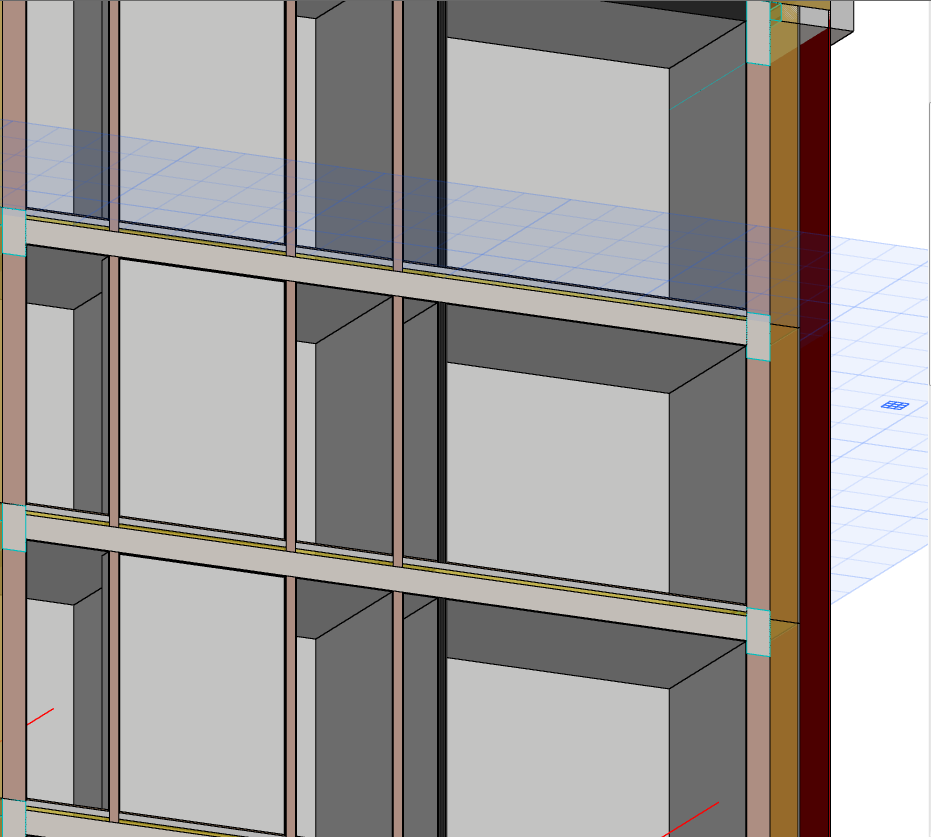

6.Теперь и наружные Стены соединены корректно.
