Скругление или соединение элементов
Используйте команду Редактор > Изменить форму > Скруглить/соединить для скругления или соединения пересечения двух прямолинейных линий, стен или углов многоугольного элемента.
Для ознакомления со специальными возможностями скругления/соединения, имеющимися в морфах, см. Скругление/соединение морфа.
Для открытия диалогового окна Скругление/соединение:
•Выберите две линии или многоугольный элемент.
•Выберите команду Редактор > Изменить форму > Скруглить/соединить или
•если выбранный элемент является многоугольником, выберите пиктограмму Скругление/соединение в локальной панели.

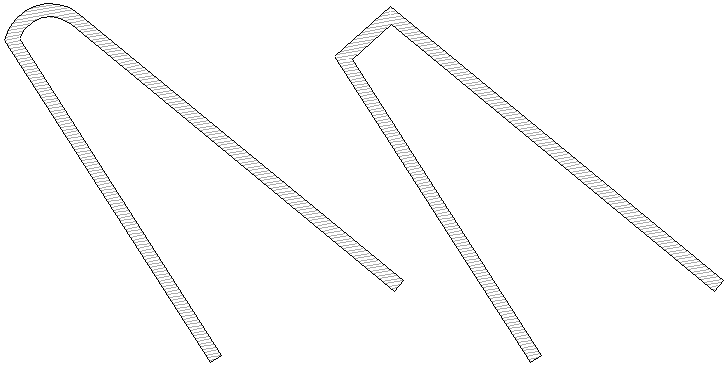

Выберите либо вариант скругления, либо вариант соединения:
•Скругление подразумевает соединение дугой конечных точек прямолинейных отрезков.
•Соединение подразумевает соединение прямолинейным отрезком конечных точек двух прямолинейных отрезков.
•Укажите радиус скругления/соединения. (Соединение не имеет радиуса, однако отрезок, соединяющий две линии, будет являться хордой дуги указанного радиуса.)
Примечание: Если радиус скругления выбран настолько большим, что для скругления нужно выйти за пределы одной из соседних вершин, то он автоматически устанавливается таким, что созданная дуга проходит через ближайшую соседнюю вершину.
•Нажмите кнопку ОК.
Примечание: Команды Скруглить, Соединить и Пересечь не действуют по отношению к сгруппированным элементам. Для их использования надо предварительно выполнить команду Временно разгруппировать.
См. Временное разгруппирование.

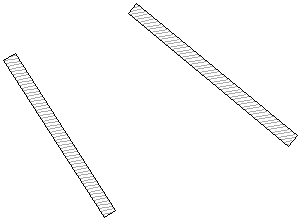

При выполнении этих команд линии могут удлиняться и, наоборот, усекаться в зависимости от того, пересекаются
они на чертеже или нет; если они не пересекаются, то для них определяется другая длина с тем, чтобы можно было их пересечь, скруглить или соединить.
Чтобы скругление/соединение применить ко всем углам выбранного многоугольника, отметьте маркер Применить ко всем углам.
Примечание: Этот маркер доступен только в том случае, когда выбран многоугольник. Он не доступен, если выбраны два отдельных элемента.
Если Вы выбрали многоугольный элемент и затем выполнили команду Редактировать > Изменить форму > Скруглить/соединить, то этот маркер оказывается отмеченным и недоступным для редактирования; скругление/соединение применяется ко всем вершинам.
Для применения скругления/соединения к отдельной вершине многоугольника выберите ее и воспользуйтесь локальной панелью для открытия диалога Скругление/соединение.
