Отсечение элементов в точках пересечения
Вы можете отсечь элемент путем удаления его части, простирающейся за точкой пересечения с другим элементом, или даже удалить часть элемента, расположенную между двумя ближайшими точками пересечения. Эта операция применима к следующим элементам: стены, балки, линии, окружности, дуги и сплайн-кривые.
Для отсечения элемента следует выполнить следующие шаги:
•Выберите команду Редактор > Изменить форму > Отсечь или нажмите клавишу Ctrl (Windows) или Cmd (MacOS).

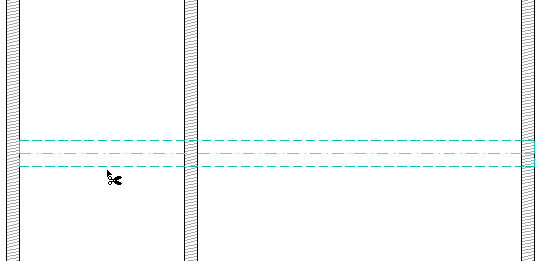

•Появится курсор-ножницы. Переместите его на отсекаемый элемент и щелкните на требуемом сегменте.
Примечание: В 3D-окне Вы также можете использовать эту процедуру щелчками на поверхности стены или балки.
•Указанная часть элемента, расположенная между ближайшими точками пересечения, будет отсечена.

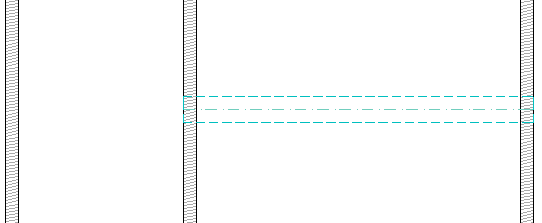

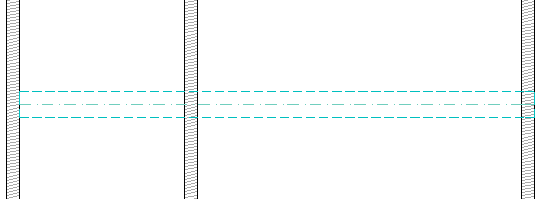

Например, в данном примере мы отсекаем ту часть балки, которая расположена между двух стен слева.
