Использование волшебной палочки для добавления и вычитания многоугольников

Вместо определения нового многоугольника Вы можете использовать волшебную палочку для добавления или вычитания фигуры существующего многоугольника (того же самого или другого типа элемента).

1.Выберите многоугольник, из которого Вы хотите вычесть другую фигуру. В нашем случае мы хотим вычесть сложную многоугольную фигуру из перекрытия.

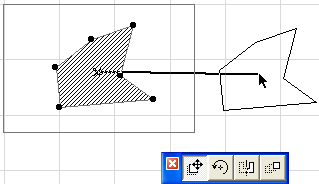

2.Выберите пиктограмму Удаление из многоугольника в локальной панели.

3.Переместите курсор на многоугольник, который Вы хотите вычесть, и активируйте волшебную палочку (нажмите клавишу пробела).

4.Сделайте щелчок, чтобы завершить вычитание.

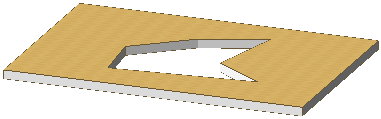

Убедитесь, что операция вычитания прошла успешно. Для этого удалите или переместите в другое место вычитаемый многоугольник или посмотрите результат в 3D-окне. Или выберите многоугольник и отметьте контур вокруг его отверстия.

Примечание: Построение отверстия в многоугольнике, которое инициируется щелчком внутри выбранного многоугольника при активном инструменте этого многоугольного элемента, напоминает операцию вычитания многоугольника из многоугольника. Однако построение отверстий позволяет временно создавать самопересечения. Вычитание же всегда создает правильную фигуру.

Для получения дополнительной информации см. Параметры волшебной палочки.
