ArchiCAD предоставляет возможность одновременно выводить на экран два различных вида в модельном окне или в окне макета:
•Активный контент (активный вид) - фактическая модель или чертеж, с которой Вы
работаете в текущий момент времени.
•Фоновая Ссылка (“ссылка”), факультативно размещаемая сбоку, выше или ниже текущего активного контента. Она выполняет функцию фонового образца, относительно которого сравниваются модельные виды/чертежи в одном окне.
Фоновая Ссылка является важным временным вспомогательным средством редактирования, которая связана с текущим активным окном. Выбранная ссылка появляется в предварительно определенном месте (которое соответствует типу активного контента и элементу ссылки фона).
В качестве ссылки фона можно выбрать элементы трех видов:
1.Взгляды. Любой элемент карты проекта навигатора (за исключением элементов 3D-окна и элементов-смет) может использоваться в качестве ссылки фона. Взгляд, используемый в качестве ссылки, всегда отображает текущие установки активного окна.
2.Виды. Любой вид, представленный в карте видов навигатора (за исключением элементов 3D-окна и элементов-смет) может использоваться в качестве ссылки фона. Параметры вида, используемого в качестве ссылки фона, являются независимыми от активного окна. Например, если Вы измените комбинацию слоев в активном окне, то сама ссылка не изменится. Если вид удаляется из карты видов, то его ссылка становится недоступной.
3.Макеты (и их чертежи).

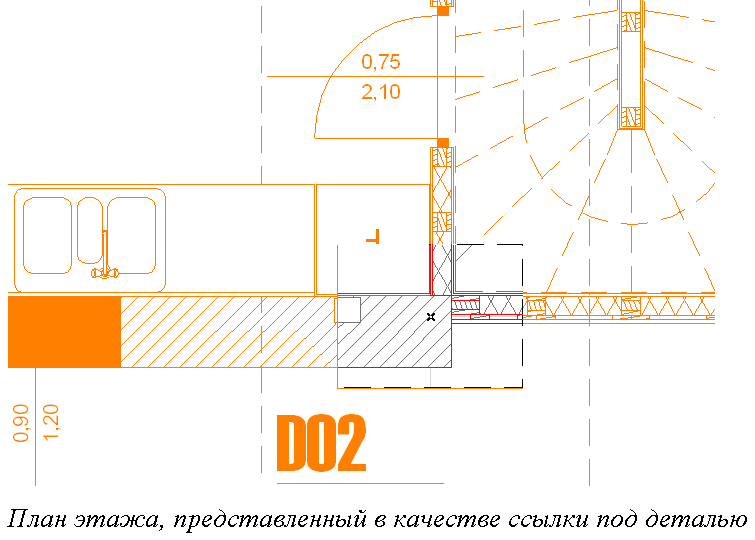

Обычно в модельных окнах в качестве фона используется следующее:
•план этажа;

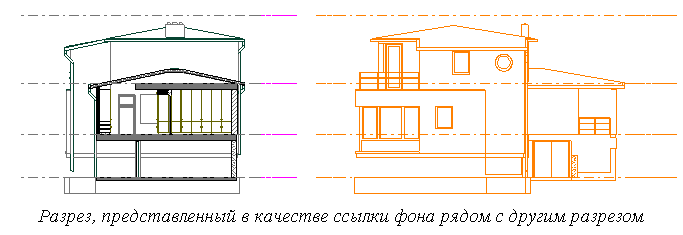

•разрез, фасад, внутренний вид, 3D-документ;
•деталь, рабочий лист.
А в окне макета:
•макет, основной макет.
Например, Вы можете начертить деталь крыши в окне детали (активный контент) с одновременным представлением разреза стены в качестве ссылки фона.
В любом окне можно одновременно представить только одну ссылку фона. Тем не менее, в процессе навигации между окнами проекта Вы можете воспроизводить различные ссылки фона с учетом следующего:
•окно плана этажа имеет единственную ссылку фона для всех этажей;
•каждый из разрезов, фасадов, внутренних видов, 3D-документов, рабочих листов, деталей, макетов и основных макетов могут иметь свои собственные ссылки фона.
Параметры ссылки фона сохраняются вместе с окном (например, каждый разрез Вашего проекта может иметь ссылку фона различного цвета и со своим собственным фильтром элементов).
Ссылки сохраняются в файле проекта. Все определенные пользователем параметры, относящиеся к ссылке, такие как список последних ссылок или последние выбранные цвета ссылок, сохраняются вместе с файлом проекта.
При использовании команды Печать при выводе модельного окна или макета предоставляется возможность распечатать также и видимую в текущий момент ссылку фона.
При размещении чертежа в макете содержимое чертежа не будет включать ссылку фона.
Пользователь может при необходимости смещать или поворачивать ссылку, хотя параметры ссылки по умолчанию, устанавливаемые для каждой комбинации активного контента/ссылки фона таковы, что они корректно представляются с учетом конкретного контекста.
Параметры вывода на экран (меню Вид) влияют на ссылку фона точно так же, как и на активный вид.
Курсор является чувствительным к элементам ссылки. Следовательно:
•Вы можете использовать команду Воспринять параметры (Alt +C) по отношению к элементам ссылки, и затем передавать полученные параметры элементам активного контента.
•Вы можете использовать команду Отсечь, волшебную палочку и точки позиционирования по отношению к элементам ссылки для редактирования элементов активного контента.
