Используйте следующие методы для активирования и выбора ссылки фона.
Темы этого раздела:
Показ элемента навигатора в качестве ссылки фона
Выбор ссылки фона из панели Фон и ссылка
Отображение Контекста Связанного Модуля при Редактировании Содержимого Модуля
Показ элемента навигатора в качестве ссылки фона

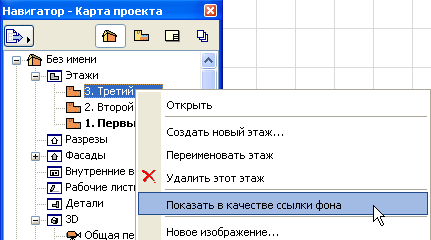

1.Выберите элемент в навигаторе и затем щелкните правой клавишей мышки для открытия контекстного меню.
2.Выберите в нем команду Показать в качестве ссылки фона.
Выберите команду Найти ссылку фона в одном из следующих мест:
•Вид > Параметры ссылки фона > Выбрать ссылку > Найти ссылку фона.
•команда Выбрать ссылку в меню Фон табло команд Стандарт.
•команда Найти ссылку фона в меню Ссылка панели Фон и ссылка.

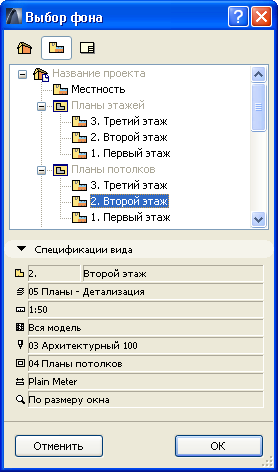

Открывается диалоговое окно Выбор фона. В нем приводится структура, подобная той, которая используется в навигаторе. Она содержит только те элементы, которые можно использовать в качестве ссылки фона. (В карте видов также приводятся спецификации видов.) Выберите требуемую ссылку фона и нажмите кнопку ОК.

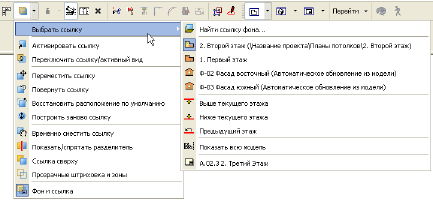

1.Активируйте функцию ссылки фона щелчком на кнопке Фон в табло команд Стандарт.
2.Щелкните на всплывающем меню Фон в табло команд Стандарт и затем выберите требуемый вариант в подменю Выбрать ссылку.
См. также Список “Выбрать ссылку”

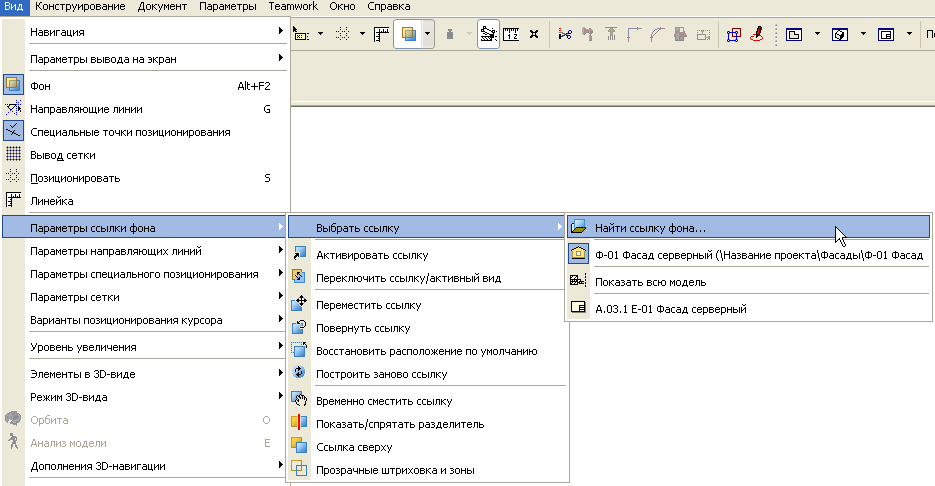

Эти же команды имеются в меню Вид:
1.Активируйте команду-переключатель Фон. (Пиктограмма этой команды должна стать нажатой.)
2.Откройте подменю Выбрать ссылку в Вид > Параметры ссылки фона
См. также Список “Выбрать ссылку”
Те же команды имеются в меню Фон > Выбрать ссылку контекстного меню, открываемого щелчком правой клавиши мышки:
Выбор ссылки фона из панели Фон и ссылка

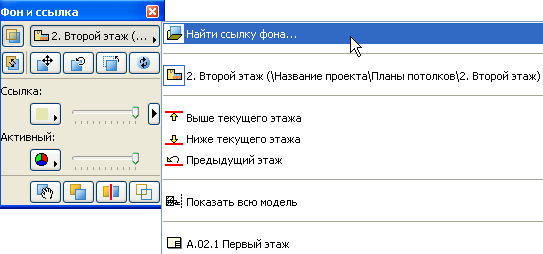

Щелкните на кнопке в верхней части панели Фон и ссылка, чтобы получить доступ к списку допустимых ссылок. Выберите одну из них, чтобы показать ее в качестве ссылки фона.
См. также Список “Выбрать ссылку”
Список Выбрать ссылку является динамическим, то есть он зависит от содержимого текущего окна:
1.Найти ссылку фона. Эта команда располагается в верхней части списка. Используйте ее, если данный список не содержит требуемой ссылки. Открывается диалоговое окно Выбор фона, содержащее допустимые элементы навигатора. Выберите требуемый элемент и нажмите кнопку OK, чтобы использовать его в качестве ссылки фона.
2.Далее приводится список последних используемых ссылок.
3.За ними следуют другие релевантные ссылки, если они имеются.
•Если активным является окно плана этажа: Список Выбрать ссылку включает три возможности, привязанные к текущему этажу, что дает возможность изменять ссылку при навигации по этажам: Выше или ниже текущего этажа инициирует показ этажа выше или ниже текущего в качестве ссылки фона. Предыдущий этаж всегда приводит к показу последнего этажа, который выступал в качестве ссылки.
•Если активным является окно разреза/фасада модельного типа: Список Выбрать ссылку включает этажи, которые попадают в вертикальный диапазон (высоту) разреза/фасада (за исключением случая, когда высота неограниченная).
•Если активным является окно разреза/фасада чертежного типа: Список Выбрать ссылку включает соответствующий модельный разрез/фасад.
•Если активным является окно внутреннего вида: Список Выбрать ссылку включает все взгляды группы внутренних видов (если она имеется), плюс все этажи, которые попадают в вертикальный диапазон (высоту) внутреннего вида (за исключением случая, когда высота неограниченная).
•Если активным является окно детали или рабочего листа: Список Выбрать ссылку включает их исходные взгляды.
Примечание: Независимые взгляды (например, независимый разрез, фасад, деталь или рабочий лист) не имеют исходной модели; их список Выбрать ссылку содержит именно взгляды.
Если активным является окно макета: Список Выбрать ссылку включает исходные виды (если они есть) размещенных чертежей.
4.Показать всю модель. Этот вариант приводит к визуализации текущего вида/взгляда в качестве ссылки фона с показом всей модели.
5.Далее в списке Выбрать ссылку следуют макеты, содержащие чертежи, которые происходят от текущего взгляда.
Если Вы выберете недавно использованную ссылку, то она будет включать все вручную выполненные преобразования (перемещение, поворот), которые пользователь применил к ссылке, когда она показывалась в последний раз.
Отображение Контекста Связанного Модуля при Редактировании Содержимого Модуля
Вам может потребоваться отредактировать источник Связанного Модуля, а затем обновить его в основном файле.
В процессе редактирования исходного файла можно отобразить положение модуля на Плане Этажа основного файле. Для этого воспользуйтесь функцией “Фона”:
1.В основном файле сохраните План Этажа как вид и разместите его в Макете.
2.В исходном файле воспользуйтесь панелью Организатора, чтобы получить доступ к основному файлу и скопировать Макет в исходный файл.
3.Выберите при помощи Навигатора этот Макет в исходном файле и активируйте команду “Показать в Качестве Фоновой Ссылки”, доступную из контекстного меню.
