Выберите в окне, по крайней мере, два элемента типа линий, которые должны будут включены в процесс консолидации. Элементами типа линий являются прямолинейные отрезки, полилинии, дуги и окружности.
Примечание: Консолидация не затрагивает линий, имеющих стрелки.
Команда консолидации линий (Редактор > Изменить форму > Консолидация линий) инициирует мастер консолидации линий.
Эта команда также имеется в табло команд Редактирование элементов.
Теперь пролистайте все страницы мастера (щелчком на кнопке Вперед в нижней части окна) и отметьте маркеры тех возможностей, которые должны быть применены в процессе консолидации.
Для получения дополнительной информации см. Параметры консолидации линий.
На последней странице нажмите кнопку Консолидировать для выполнения этой функции.

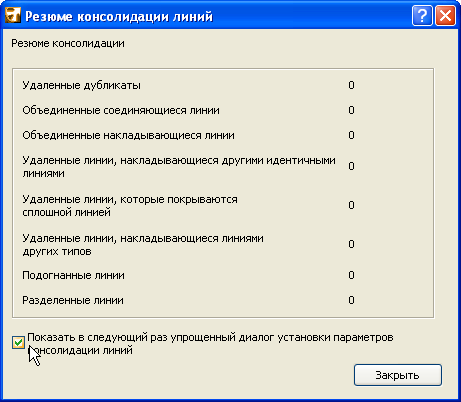

После выполнения этой операции появляется окно с результирующим отчетом, содержащим количество элементов, которые были удалены или объединены для каждого из типов консолидации линий.
В нижней части этого окна имеется маркер, который позволяет использовать в следующий раз упрощенный диалог установки параметров консолидации линий (а не мастер).

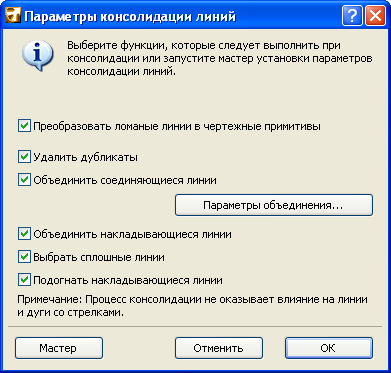

Диалоговое окно Параметры консолидации линий предоставляет те же самые возможности, что и мастер, однако все параметры присутствуют в одном диалоговом окне.
