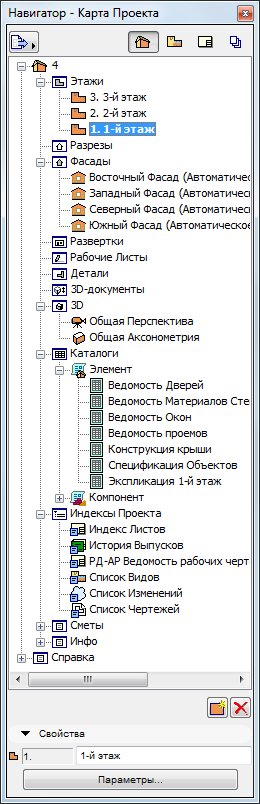

Карта проекта предоставляет древовидную (иерархическую) структуру компонент (или, так называемых, точек наблюдения) Вашей модели виртуального здания.
В верхней части иерархии карты проекта приводится пиктограмма домика, представляющая проект в целом; рядом указано имя проекта. (Проект получает имя при сохранении файла проекта, однако, если Вы приписываете проекту имя в диалоге команды Файл > Информация > Информация о проекте, то оно появляется в навигаторе.)
.
Взгляды в Карте Проекта
Взгляд представляет собой отображение определенной части проекта с еще не сохраненными параметрами.
В Карте Проекта взгляды распределены по папкам (название каждой папки соответствует определенному типу взгляда). Папки карты проекта представляют собой фиксированный список типов элементов проекта; Вы не можете добавить или удалить папки в этом списке.
Сделайте двойной щелчок на взгляде для открытия его в проекте. После сохранения параметров взгляда он становится видом (приводимым в карте видов) и после этого он может быть размещен в макете для редактирования.
Примечание: Вы можете выполнять этот процесс автоматически, сохраняя с помощью папки клона взгляды карты проекта в качестве видов со специальными параметрами.
Папка Этажи содержит все определенные в проекте этажи.
Папки Разрезы, Фасады, Внутренние виды, Рабочие листы, Детали и 3D-документы содержат списки соответствующих окон. Если перед именем папки нет знака плюс, то это означает, что в проекте еще не определен ни один взгляд соответствующего типа.
См. Модельные виды ArchiCAD для получения информации о каждом из этих типов взглядов.
Папка 3D содержит элементы для различных типов проекций и камер.
•По умолчанию при создании проекта в эту папку помещаются два элемента: Общая перспектива и Общая аксонометрия.
•При размещении камер в проекте их имена появляются в папке 3D карты проекта, сгруппированные по траекториям съемки. Траекторию съемки можно переименовать в параметрах инструмента Камера. Здесь же можно добавить новые траектории съемки. Все эти изменения и добавления отражаются в карте проекта.
См. Инструмент Камера.
Папка Каталоги содержит интерактивные каталоги (элементов и компонент), создаваемые в качестве составной части проектной документации. Интерактивный каталог является основой для упорядочения представления дверей, окон и других конструктивных элементов, а также для проверки непротиворечивости элементов на основе набора критериев.
Папка Индексы проекта содержит три набора элементов, каждый из которых представляет собой что-то вроде оглавления в книге. Индексы проекта включают индексы списка видов, индексы листов макета и индексы списка чертежей, созданные на основе различных наборов критериев фильтрации.
См. Индексы проекта.
Папка Сметы содержит три элемента: Элементы, Компоненты и Зоны. При открытии любого из этих элементов приводится список предварительно определенных схем смет, которые имеются в проекте. Все эти элементы присутствуют также в подменю Документ > Каталоги и сметы.
Папка Инфо содержит два элемента: Примечания и Заметки и Отчет. Они представляют соответствующие окна отчетов и также имеются в меню Окно.
Для получения дополнительной информации см. Примечания и заметки о проекте иОтчет сеанса работы.

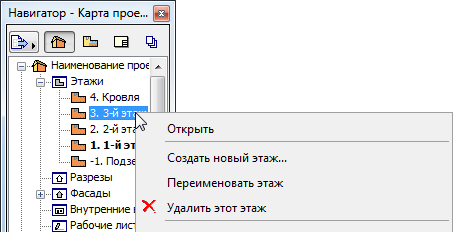

При щелчке элемента правой кнопкой мышки открывается контекстное меню с набором релевантных команд (например, при щелчке на элементе этажа открывается меню со списком команд, имеющих отношение к этажам, а при щелчке на перспективной проекции контекстное меню содержит команды, относящиеся к 3D-окну).
Двойной щелчок на любом из элементов карты проекта приводит к активированию соответствующего окна с представлением в нем содержимого согласно последнему используемому уровню увеличения и характеристикам представления изображения на экране. (Параметры уровня увеличения и представления изображения на экране могут быть проверены в панели Оперативные параметры.)
См. также Панель оперативных параметров.
Кнопки карты проекта
Кнопки в нижней части карты видов становятся доступными при выборе соответствующего элемента в списке карты проекта.
Кнопка Новый взгляд (новый элемент) создает новый взгляд того же типа, что и выбранный элемент карты проекта. (Отсутствует для 3D или 3D-документа, взглядов каталога или индекса.)
•Если выбран этаж: Создание Нового Этажа
•Если выбран разрез/фасад/деталь/рабочий лист: создается новый независимый разрез/фасад/деталь/рабочий лист.
Примечание: Эти команды (например, Создать новый этаж, Создать независимую деталь) также доступны из контекстного меню при выборе соответствующего элемента карты проекта.
Кнопка Удалить приводит к удалению выбранного взгляда. Будут также удалены все связанные маркеры этого взгляда.
В этой части панели приводятся ID и имя выбранного в списке карты проекта элемента.
Примечание: Если Вы выбрали этаж, то его ID редактировать нельзя. ID этажа идентичен номеру этажа, устанавливаемому в диалоге Установка этажей.
См. также Диалоговое окно Установка этажей
