Редактирование выбранных элементов

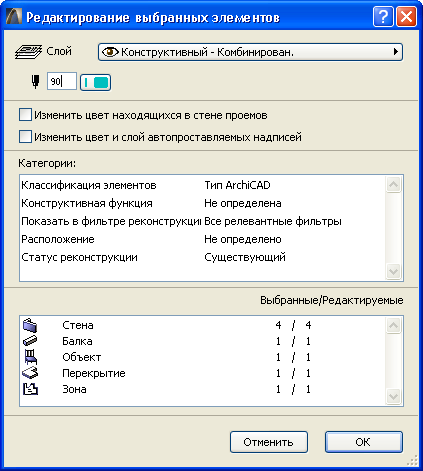

Диалоговое окно Редактирование выбранных элементов, открываемое по команде Редактор > Параметры элемента > Редактировать выбранные элементы позволяет редактировать специфические реквизиты (слои, цвета перьев и классификацию элементов) совокупности элементов различных типов, не затрагивая при этом другие параметры этих элементов.

Все элементы ArchiCAD обладают двумя общими реквизитами: назначением слоя и использованием одного или нескольких цветов перьев. Кроме того, элемент может подпадать под ту или иную классификацию (классификация элементов, расположение, конструктивная функция и/или уровень реконструкции элемента), которая оказывается полезной при установлении соответствия параметров элементов ArchiCAD при их отображении в другие приложения.

См. Классификация.

Если Вы явно измените любой из этих реквизитов диалога Редактирование выбранных элементов, то все выбранные элементы примут их новые значения.

Примечание: Параметры перьев влияют на все перья сечений выбранных элементов (перья штриховки сечений, перья линий сечений).

•Изменить цвет находящихся в стене проемов. Отметьте этот маркер, чтобы позволить изменять цвет/толщину пера окнам и дверям, находящимся в выбранных стенах.

Примечание: Если маркер не отмечен, то проемы будут сохранять свой собственный цвет/толщину пера.

•Изменить цвет и слой автопроставляемых надписей. Отметьте это маркер, чтобы позволить изменять цвет/толщину пера автопроставляемым выносным надписям (то есть “ассоциативным “выносным надписям, приписанным элементам в панели Смета и выносная надпись диалоговых окон установки их параметров), которые ассоциируются с выбранными элементами.

Для получения дополнительной информации о выносных надписях см. Панель Смета и выносная надпись.

Примечание: Если маркер не отмечен, то выносные надписи будут сохранять свои собственные реквизиты.

•Вы можете изменить назначение пера для библиотечных элементов лишь в том случае, если в диалоговом окне установки параметров не было указано использование перьев символа (которые назначаются как часть определения 2D-символа) объекта GDL. Если же это было сделано, выполнение команды Редактировать выбранные элементы не повлияет на использование ими реквизита, и, когда Вы позднее откроете окно установки параметров для любого из них, Вы увидите, что для второй альтернативной кнопки назначение пера по умолчанию не было изменено.

•Все компоненты составных элементов, таких как стены, размерные цепочки, выносные надписи, отметки уровня и т. п., также подвергаются изменениям.

•При изменении параметров классификации их новые значения применяются ко всем выбранным элементам. Если Вы не изменяете их, каждый элемент сохраняет свои текущие параметры.

•Выбранные/Редактируемые. Здесь показывается количество выбранных на плане этажа и в 3D-окне элементов каждого из типов.

В нижней части диалогового окна находится информационное табло, показывающее тип и количество выбранных элементов каждого типа, а также их доступность для редактирования (то есть они не закрыты).
