Характеристики ввода координат: экспертные параметры

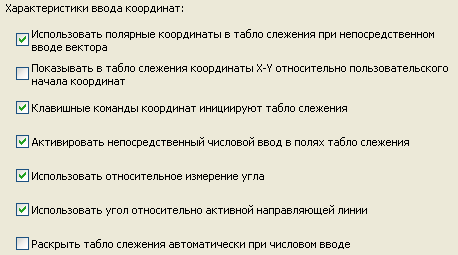

Имеются специальные характеристики табло слежения, настраиваемые с помощью группы управляющих элементов Характеристики ввода координат, расположенных в диалоге команды Параметры > Окружающая среда > Табло слежения и ввод координат.

Показывать в табло слежения координаты X-Y относительно пользовательского начала координат. Если Вы отметите этот маркер, координаты XY всегда будут приводиться в виде абсолютных декартовых значений, даже если Вы активировали относительные координаты. Это означает, что координаты X-Y приводятся в виде абсолютных значений, а координаты RA или DA - в виде относительных значений.

Использовать относительное измерение угла. Если Вы отметите этот маркер, величина угла в табло слежения будет представлена:

•либо относительно предыдущего введенного сегмента, в случае ввода многоугольника,

•либо относительно сетки, причем горизонтальная линия сетки имеет нулевое значение и приводимое угловое значение вычисляется относительно этой линии, вплоть до 180 градусов.

Если этот маркер не отмечен, то угловые значения измеряются в диапазоне от 0 до 360 градусов.

Использовать угол относительно активной направляющей линии. Если Вы отметите этот маркер, угловые значения в табло слежения будут показываться относительно активной направляющей линии. (Чтобы этот механизм действовал, следует предварительно активировать направляющую линию.)

Для ознакомления со всеми этими возможностями см. Табло Слежения и Ввод Координат.
