Инструмент Измерение, находящийся в табло команд Стандарт, позволяет измерять расстояния и площади в проекте.
Это временная экранная функция, предназначенная для оперативного показа соответствующих размеров.

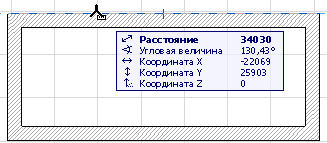

Для использования инструмента Измерение воспользуйтесь его пиктограммой в табло команд Стандарт или нажмите клавишную команду М. Щелкните в начальной точке (верхний левый угол прямоугольной стены на рисунке ниже) и приступите к отслеживанию контура стены. В табло слежения приводятся горизонтальные, вертикальные и радиальные расстояния от начальной точки, а также угол.
Вы можете измерить несколько подряд расположенных сегментов: каждый щелчок приводит к инициированию новой начальной точки, относительно которой производятся измерения. После двух или более щелчков в табло слежения приводится общее расстояние и площадь (показываемая на экране временной серой областью). На рисунке ниже в табло слежения приводятся данные инструмента Измерение после трех щелчков, получаемых по мере приближения к четвертой вершина прямоугольной стены.
Вы также можете использовать инструмент Измерение в процессе создания элементов. Например, приступив к построению стены, Вы можете оперативно активировать инструмент Измерение, измерить (или даже отредактировать) значение поля, которое он показывает, и затем нажать клавишу Enter для передачи этого значения в соответствующее поле табло слежения.
