В ArchiCAD имеется две системы сеток, которые облегчают процесс построения чертежей: конструкторская сетка и шаговая сетка. Характеристики этих сеток устанавливаются в диалоге команды Вид > Сетки и плоскости редактирования > Сетки и фон.
Для получения дополнительной информации см. Диалоговое окно Сетки и фон.
Многие из управляющих элементов этого диалогового окна имеются в табло команд Стандарт и в панели Координаты.

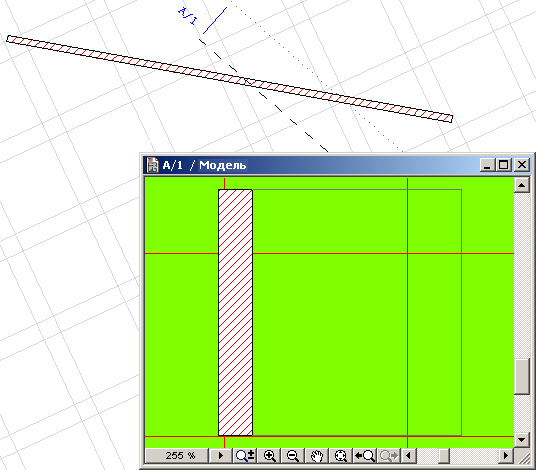

Сетки могут быть определены независимо для окон плана этажа, разреза/фасада/внутреннего вида 3D-документа, чертежа деталей/рабочего листа или макета. На плане этажа одна и та же система сеток применяется для всех этажей.
Примечание: Вы также можете создавать, размещать и использовать специальные локальные структурные сетки произвольной формы и размера с помощью инструмента Сетка.
См. Инструмент Сетка.
Конструкторская сетка
Конструкторская сетка обычно строится так, чтобы отражать некоторые размерные закономерности вашего проекта. Например, конструкторская сетка может использоваться для определения расстояний между осями капитальных стен или колонн здания.
Как и сетка обычной миллиметровки, конструкторская сетка предоставляет визуальную ориентацию и восприятие масштаба рабочего листа плана этажа, а также окон разрезов/фасадов/внутренних видов, 3D-документов и чертежей деталей/рабочих листов.
Обычно Конструкторская сетка показывается на Плане этажа, однако Вы можете управлять ее отображением с помощью команды-переключателя Показа сетки в диалоге команды Вид > Сетки и плоскости редактирования > Сетки и фон или с помощью одноименной команды в меню Позиционировать панели Стандарт.
Позиционирование по конструкторской сетке
Позиционирование по конструкторской сетке оказывается полезным при построении элементов (например, стен), которые соприкасаются с линиями конструкторской сетки.
Если функция позиционирования курсора становится активной (Alt+S), то позиционирование курсора производится к вершинам либо конструкторской сетки, либо шаговой сетки в зависимости от выбранного Вами варианта.
См. Функция позиционирования курсора.
Если Вам необходимо производить переключения между конструкторской и шаговой сетками, то простейшим способом является использование клавишной команды Shift+S.
С ее помощью производятся следующие последовательные переключения: позиционирование отсутствует; позиционирование по конструкторской сетке; позиционирование по шаговой сетке.
Повернутая конструкторская сетка

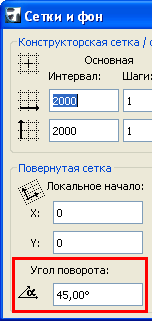

В зависимости от планировки проекта более подходящей может оказаться наклонная (повернутая) конструкторская сетка, а не ортогональная, выбираемая по умолчанию. Укажите угол наклона в диалоге команды Вид > Сетки и плоскости редактирования > > Сетки и фон.
Вы также можете определить вручную наклонную сетку: сначала выберите команду Позиционировать > Установить повернутую сетку в табло команд Стандарт, затем начертите вектор на экране или щелкните на существующем прямолинейном отрезке: это как раз будет угол наклонной сетки относительно горизонтальной оси.
Для показа повернутого варианта Вашей конструкторской сетки выберите команду Позиционировать > Повернутая сетка в табло команд Стандарт или в координатном табло.
Вспомогательная конструкторская сетка
Конструкторская сетка может быть дополнена Вспомогательной, также отображающейся на экране и настриваемой в диалоговом окне команды Вид > Сетки и плоскости редактирования > Сетки и Фон. Вспомогательная сетка часто используется, например, для указания толщины основного фундамента и несущих стен; она определяется указанием интервала и шагов.
шаговая сетка
Шаговая сетка является невидимой. Вы можете дополнительно воспользоваться ее возможностями для облегчения процедуры построения элементов посредством позиционирования курсора в вершинах этой сетки. При определении шаговой сетки в диалоге Сетки и фон, Вы обычно указываете наименьшее измеряемое расстояние в разрабатываемом проекте. Вы можете определить отдельно шаг сетки по горизонтали и вертикали, что позволяет Вам учесть уникальную геометрию Вашего проекта.
Если функция позиционирования курсора становится активной (Alt+S), то позиционирование курсора производится к вершинам либо конструкторской сетки, либо шаговой сетки в зависимости от выбранного Вами варианта.
См. Функция позиционирования курсора.
Примечание: Определяемые здесь приращения для позиционирования могут также использоваться для указания сдвига - величины перемещения элемента на небольшое расстояние с помощью клавишных команд.
См. Сдвиг элементов.
Если Вам необходимо производить переключения между конструкторской и шаговой сетками, то простейшим способом является использование клавишной команды Shift+S.
С ее помощью производятся следующие последовательные переключения: позиционирование отсутствует; позиционирование по конструкторской сетке; позиционирование по шаговой сетке.
