Ограничение свободного перемещения курсора движением строго под заданным углом позволяет вам с высокой точностью осуществлять выравнивание или соединение элементов. Чтобы использовать механизм ограничения парами углов:
1.Убедитесь, что отключена функция позиционирования курсора.
См. Функция позиционирования курсора.

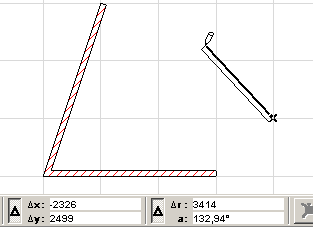

2.Щелчком приступите к построению линейного элемента или первой стороны многоугольника.

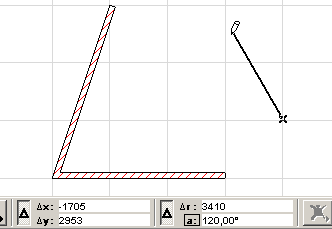

3.Переместите курсор от этой начальной точки построения и нажмите клавишу Shift. При этом ArchiCAD определит ближайшую пару углов.

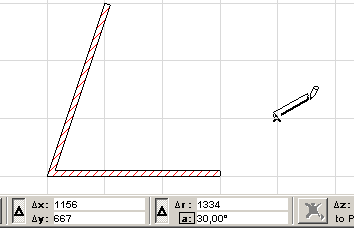

4.Если зафиксированный угол окажется не тем, что Вам нужно, отпустите клавишу Shift, переместите курсор ближе к требуемому углу и нажмите клавишу Shift опять.

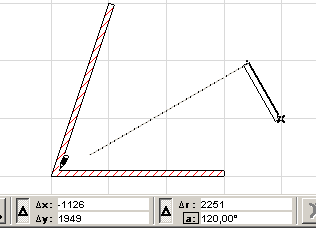

5.После выбора соответствующего направления перемещения щелкните курсором еще раз для указания расположения конечной точки элемента. Зафиксировав угол, Вы можете перемещать курсор по всему экрану и позиционировать на любом элементе, не теряя при этом ориентации проводимой линии.
