Выравнивание элементов по поверхности в 3D

Электронная рейсшина Выравнивание по поверхности активируется только при работе в 3D-окне. Этот метод позволяет при работе в 3D-окне подогнать элементы к горизонтальным поверхностям.

Это метод автоматически идентифицирует пересечение выбранной плоскости и рабочей плоскости курсора. Рабочая плоскость часто является горизонтальной. Однако, в специальных случаях, например, при перемещении отверстия в плоскости крыши, рабочая плоскость курсора является наклонной. Имеется также возможность подгонять криволинейные поверхности, например, при подгонке объекта к криволинейной стене. Ограничением в данном случае является то, что при перемещении курсора по наклонной плоскости невозможно осуществить подгонку к криволинейной поверхности, а только к плоскости касания этой криволинейной поверхности.

При создании нового элемента этот метод используется следующим образом.

1.Для использования этой электронной рейсшины, прежде всего, перейдите в 3D-окно.

2.Выберите инструмент того элемента, который Вы хотите добавить.

3.Настройте пользовательское начало координат, если это необходимо.

4.Активируйте рейсшину Выравнивание по поверхности, выбрав соответствующую пиктограмму из всплывающего меню на панели управления.

5.Сделайте щелчок на той поверхности в 3D-виде, относительно которой Вы хотите произвести подгонку вновь создаваемого элемента.

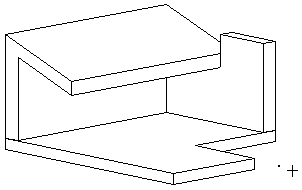

6.Черная точка появится на выбранной поверхности на высоте текущего начала пользовательской системы координат. Точка будет следовать за курсором, оставаясь на линии пересечения Вашей плоскости привязки и плоскости пользовательской системы координат.

7.Сделайте щелчок там, где Вы хотите начать построение нового элемента. Построение элемента будет ограничиваться линией пересечения. Закончите построение элемента обычным образом.

Использование выравнивания по поверхности для редактирования существующего элемента

1.Откройте 3D-окно.

2.Настройте пользовательское начало координат, если это необходимо.

Для получения дополнительной информации см. Системы координат.

3.Выберите элемент для редактирования.

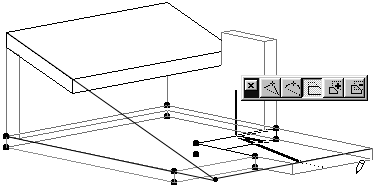

4.Выберите необходимую команду редактирования, например, изменения размера ребра перекрытия до пересечения с крышей и плоскостью пользовательского начала координат.

5.Сделайте щелчок на точке привязки или ребре, чтобы начать редактирование.

6.Активируйте рейсшину Выравнивание по поверхности, выбрав соответствующую пиктограмму из всплывающего меню в табло команд Вспомогательные средства или на панели управления.

7.Выберите Вашу плоскость привязки.

8.Закончите редактирование элемента.
