Настройка ребра оболочки или ребра отверстия оболочки

Вы можете настроить покрытие и/или тип любого торца оболочки или любого торца отверстия в оболочке.

После установки требуемого покрытия/типа Вы можете указать следует ли применить их только к тому ребру, на котором был сделан щелчок, ко всем ребрам того многоугольника (отверстия), на котором сделан щелчок, либо ко всем ребрам оболочки.

1.Выберите оболочку.

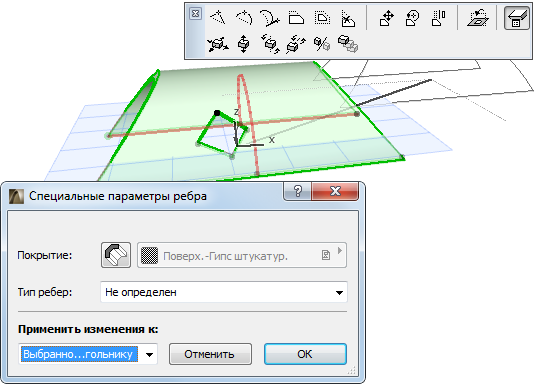

2.Щелкните на ребре, чтобы появилась локальная панель.

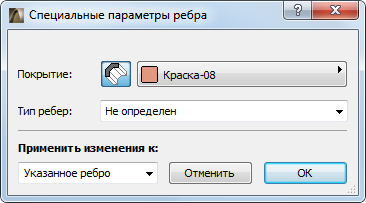

3.Выберите пиктограмму Специальные параметры ребра для открытия одноименного диалогового окна.

4.Используйте имеющиеся здесь управляющие элементы для установки значений покрытия и типа торца.

Специальное покрытие торца Оболочки:

Примечание: По умолчанию Покрытие торца Оболочки определяется в соответствии с назначенным ей Строительным материалом. Существует возможность замены покрытия всех торцов Оболочки при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Оболочки. Диалог Специальные параметры ребра позволяет назначать собственные покрытия отдельным торцам Оболочки.

Покрытие: Нажмите на кнопку Замена покрытия, и затем выберите специальное покрытие для торцов Оболочки.

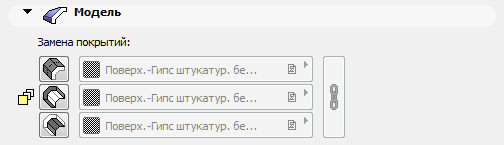

Если Вы примените к любому из торцов покрытие, отличное от установленного по умолчанию в панели Модель диалогового окна Параметров Оболочки (или определенного при помощи Строительного материала), в панели Модель будет показана желтая пиктограмма, означающая, что торцам Оболочки назначено специальное покрытие.

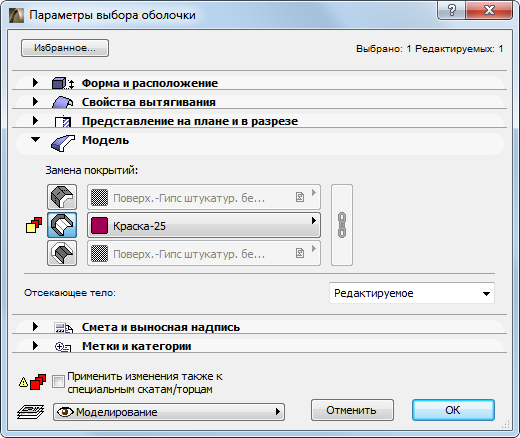

При последующей замене покрытия торца Оболочки пока диалог Параметров Оболочки все еще открыт, к желтой пиктограмме (указывающей “специальный торец”) добавляется красная тень: Это означает, что Вы собираетесь изменить общее покрытие торца, и необходимо принять решение, коснется ли изменение всех торцов, включая специальные?

В связи с этим внизу появляется маркер (Применить изменения также и к специальным плоскостям/торцам). Отметьте этот маркер, чтобы все торцы восприняли измененное покрытие. Если маркер не отмечен, настройки специальных торцов останутся прежними.

Специальный тип торца Оболочки

Тип торца. Факультативно укажите тип торца оболочки.

Определенный здесь тип торца оболочки может использоваться в качестве параметра во всех сметах ArchiCAD.

Для получения информации относительно типов торцов см. Параметры сметы элементов в интерактивном каталоге.

Воспринять Изменения

Применить изменения к: После установки всех необходимых параметров выберите ребра, к которым они будут применены:

•Указанному торцу. Выбранные в этом диалоге параметры (покрытие, тип торца) будут применены только к тому торцу, щелчок на котором привел к открытию локальной панели.

•Выбранному многоугольнику. Выбранные в этом диалоге параметры будут применены либо к вытянутым торцам оболочки, либо к торцам отверстия зависимости от того, где именно был выполнен щелчок.

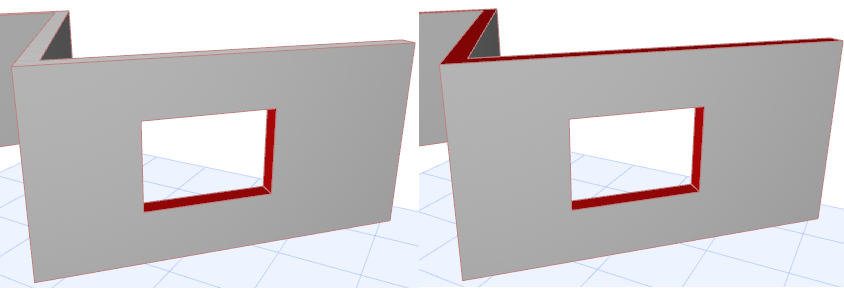

•Всем торцам. Выбранные в этом диалоге параметры будут применены к торцам оболочки и ее отверстий.

5.Нажмите кнопку ОК для закрытия диалога и применения изменений.
