Установка Специального Угла и Покрытия Торца Перекрытия

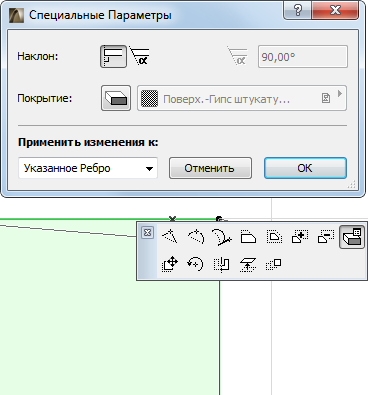

Для настройки угла торца перекрытия и применения специального покрытия к торцам перекрытия и/или его отверстиям выберите перекрытие и сделайте щелчок не его стороне (торце) курсором-мерседесом. Появится локальная панель. Выберите в локальной панели пиктограмму Специальные параметры ребра для открытия одноименного диалогового окна.
Настройка Угла Торца Перекрытия
Наклон. Выберите угол (Вертикальный или Специальный) торца перекрытия. При выборе варианта специального угла, предоставляется возможность ввести его значение в поле справа.

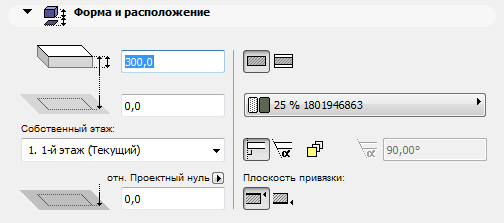

При установке здесь угла торца, отличного от угла, установленного по умолчанию (в диалоге Параметров Перекрытия), это будет отображено в панели Форма и расположение.
При последующем изменении параметра угла торца пока диалог Параметров Перекрытия все еще открыт, к желтой пиктограмме (указывающей “специальный торец”) добавляется красная тень. Это означает, что Вы собираете изменить общий угол торца и необходимо принять решение, как поступать с торцами, которые имеют свои собственные углы? В связи с этим внизу появляется маркер (Применить изменения также и к специальным торцам). Отметьте этот маркер, чтобы все торцы приняли измененный угол. Если он не отмечается, специальные углы торцов остаются прежними.
Специальное Покрытие Торца Перекрытия:
Примечание: По умолчанию Покрытие торца Перекрытия определяется в соответствии с назначенным ему Строительным Материалом. Существует возможность замены покрытия всех торцов Перекрытия при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Перекрытия. Диалог Специальные параметры ребра позволяет назначать собственные покрытия отдельным торцам Перекрытия.

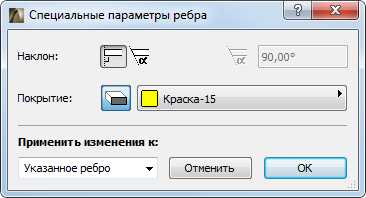

Покрытие: Нажмите на кнопку Замена покрытия, и затем выберите специальное покрытие для торцов Перекрытия.

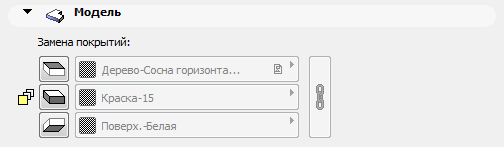

Если Вы примените к любому из торцов покрытие, отличное от установленного по умолчанию в панели Модель диалогового окна Параметров Перекрытия (или определенного при помощи Строительного материала), в панели Модель будет показана желтая пиктограмма, означающая, что торцам Перекрытия назначено специальное покрытие.

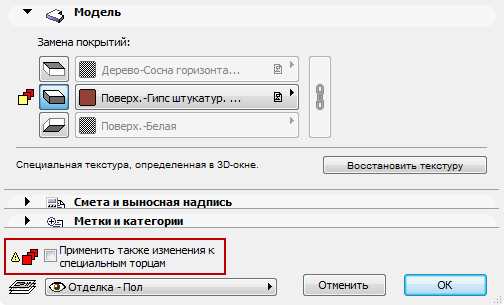

При последующей замене покрытия торца Перекрытия пока диалог Параметров Перекрытия все еще открыт, к желтой пиктограмме (указывающей “специальный торец”) добавляется красная тень: Это означает, что Вы собираетесь изменить общее покрытие торца, и необходимо принять решение, коснется ли изменение всех торцов, включая специальные?
В связи с этим внизу появляется маркер (Применить изменения также и к специальным торцам). Отметьте этот маркер, чтобы все торцы восприняли измененное покрытие. Если маркер не отмечен, настройки специальных торцов останутся прежними.

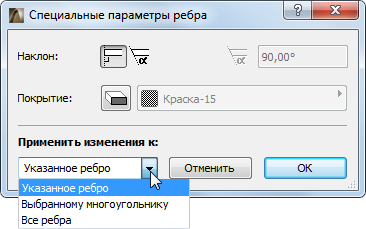

Воспринять Изменения
•Указанному торцу. Выбранные в этом диалоге параметры (угол, покрытие) будут применены только к тому торцу, щелчок на котором привел к открытию локальной панели.
•Выбранному многоугольнику. Выбранные в этом диалоге параметры будут применены либо к торцам перекрытия, либо к торцам отверстия зависимости от того, где именно был выполнен щелчок.
См. Выбор отверстия перекрытия ниже.
•Всем торцам. Выбранные в этом диалоге параметры будут применены к торцам крыши и ее отверстий. (Если выбранное перекрытие не содержит отверстий, то этот вариант и предыдущий (Выбранному многоугольнику) являются идентичными.)
Для настройки специальных параметров торцов или углов отверстия в Перекрытии, необходимо выбрать именно отверстие, а не все перекрытие.
Чтобы убедиться, что выбрано именно отверстие, обратите внимание на инфо-метку. В верней части должен быть приведен текст Внутренний многоугольник:
Для применения специальных настроек только к отверстию, выберите в выпадающем меню вариант применения изменений к Выбранному многоугольнику.
