Построение прямоугольной стены

Геометрический вариант прямоугольной стены создает четыре стены, линии привязки которых расположены под прямым углом друг к другу и имеют совпадающие оконечные точки.

При выбранном инструменте Стена укажите геометрический вариант Прямоугольная стена в информационном табло. (Для этого нажмите небольшую черную стрелку кнопки Прямолинейная стена.)

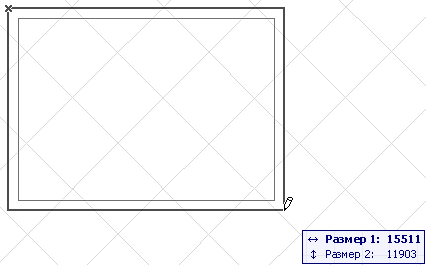

Начертите диагональ прямоугольной стены и щелчком укажите ее длину. Создается прямоугольная стена.

Стороны прямоугольника параллельны линиям обычной сетки. Наклонная сетка не оказывает влияние на построение прямоугольника стен.

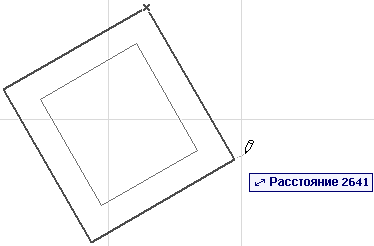

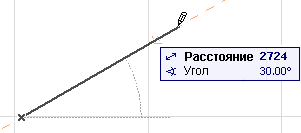

Геометрический вариант повернутой прямоугольной стены, как и в предыдущем варианте, создает четыре стены с той, однако, разницей, что сначала Вы должны будете указать вектор поворота основания прямоугольника. Переместите курсор для определения прямоугольника.
