По умолчанию фон зоны представляется в цвете своих категорий.
См. Категория зон.
Примечание: Если Вы отметите маркер Заменить цвет фона штриховки в диалоге Параметры модельного вида, то цвет категории зоны будет заменен либо на прозрачный фон, либо на цвет фона окна.
При желании можно присвоить другую штриховку зоны, используя штриховку поверхностей.

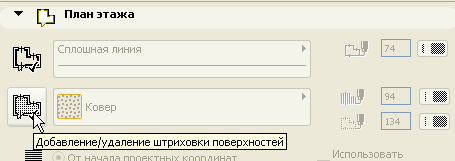

1.В диалоге Параметры зоны перейдите к панели План этажа.
2.Активируйте пиктограмму Штриховка поверхностей, расположенную слева.
3.Выберите образец штриховки из всплывающего меню.
Если Вы установили штриховку зоны, то она будет по умолчанию показываться на плане этажа.
Вы можете изменять параметры представления зон в зависимости от назначения результирующего изображения. Например, в конструкторской документации зоны могут выводиться согласно параметрам штриховки поверхностей, в то время как промежуточная документация, подготовленная для обсуждения и одобрения, представляет зоны в цвете их категорий.

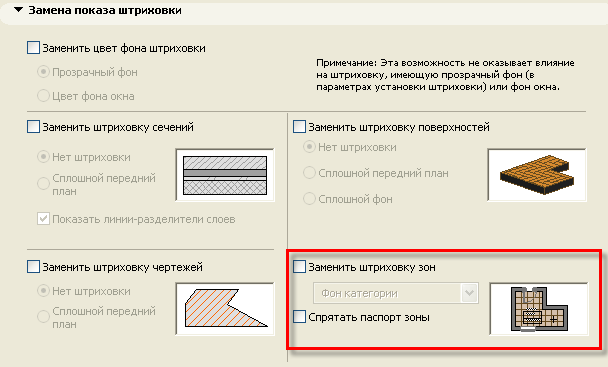

Для изменения штриховки зоны на плане этажа используйте возможности диалога Документ > Настроить Модельный Вид > Параметры модельного вида. Что касается собственно штриховки зоны, то она задается в области Заменить штриховку зоны.

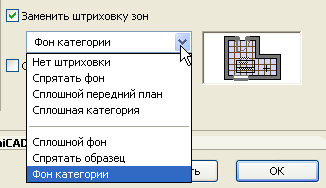

Отметьте маркер Заменить штриховку зоны для выбора любого другого варианта показа штриховки зоны. Установка этого параметра является глобальной и применяется ко всем зонам проекта.
Для подробного ознакомления см. Параметры модельного вида для замены показа штриховки.
Показ зон с наклонными стенами

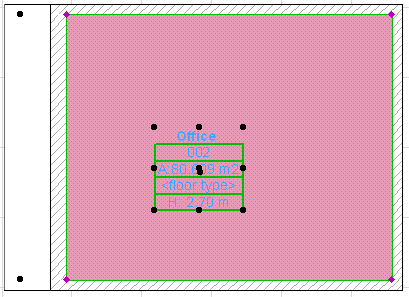

Зона, ограниченная одной или несколькими наклонными стенами, принимает в расчет наклонную геометрическую форму стен. Такие зоны представляются на плане этажа в виде двух отдельных многоугольников зон:
•многоугольник с редактируемыми точками выбора, который определяет видимую часть зоны на плане этажа (хотя Вы можете редактировать этот многоугольник, однако это редактирование не влияет на истинную 3D-зону), и
•многоугольник с обычными точками выбора, который указывает истинную протяженность основания 3D-зоны (Вы не можете редактировать фигуру зоны с помощью этого многоугольника).
