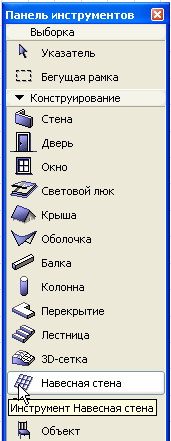

Инструмент Навесная стена, расположенный в панели инструментов ArchiCAD, позволяет создавать навесные стены на плане этажа, в разрезах/фасадах/внутренних видах и в 3D-окне.
Навесная стена - это самостоятельный элемент, состоящий из рамы, панелей, аксессуаров и соединительных элементов: эти элементы навесной стены располагаются на ее опорной поверхности согласно предварительно определенной и редактируемой схеме.
Для централизованного управления всей иерархической структурой навесной стены параметры на системном уровне, которые определяют схему в целом и предоставляют возможность конфигурировать элементы навесной стены, организованы в виде многостраничного диалогового окна установки параметров.
Навесной стеной можно манипулировать точно так же, как и любым другим конструктивным элементом ArchiCAD. Однако, в отличие от любых других конструктивных объектов, составные элементы навесной стены могут размещаться и редактироваться индивидуально, без выполнения каких-либо процедур “разборки” всей системы навесной стены. Чтобы можно было манипулировать составляющими элементами, к каждой навесной стене можно получить доступ на более глубоком уровне: в режиме редактирования навесной стены. Этот графическое рабочее 3D-пространство, наподобие рабочего пространства ArchiCAD, со специальными инструментами и технологией манипулирования элементами навесной стены. В данном случае редактируемыми являются только элементы и схема выбранной навесной стены, хотя остальная часть модели может быть показана на фоне наподобие ссылки фона.
Так как навесные стены предлагают гибкие возможности относительно их геометрической формы, которые не обязательно предполагают использование вертикальных или горизонтальных плоскостей, то ArchiCAD предоставляет возможность использовать разнообразные исходные плоскости для достижения большой свободы в определении поверхностей. Кроме того, по сравнению с другими конструктивными элементами, предоставляется большая свобода в выполнении операций редактирования: включая возможность определения навесных стен в разрезах, возможность редактирования корпуса (границы) навесной стены и свободное ее вращение.
