Построение криволинейной навесной стены на плане этажа

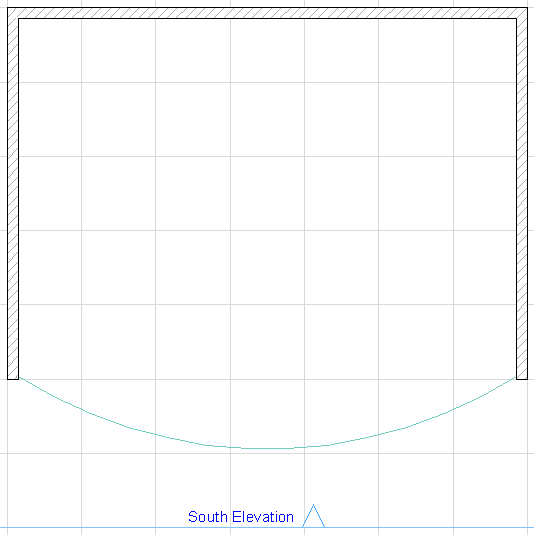

Приводимое ниже на плане этажа здание использует криволинейное перекрытие.

С помощью следующих шагов добавим криволинейную навесную стену с южного фасада:

Выберем инструмент Навесная стена и затем укажем в информационном табло геометрический вариант По трем точкам:

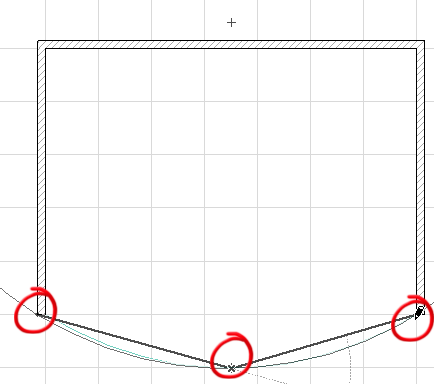

Щелкнем в указанных трех точках, чтобы определить дугу привязки навесной стены.

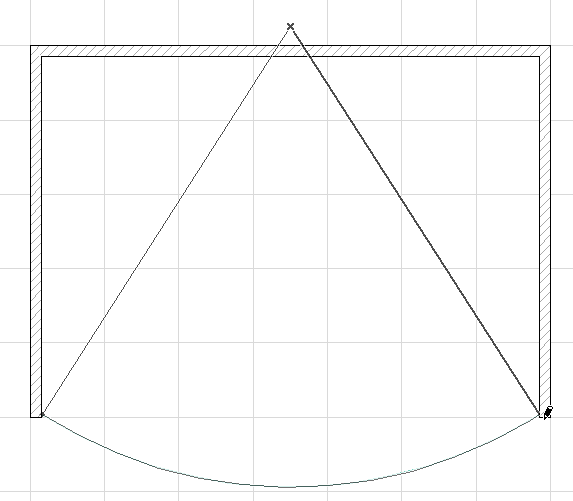

Щелкнем еще раз, чтобы определить угол, образуемый двумя конечными точками и центром окружности.

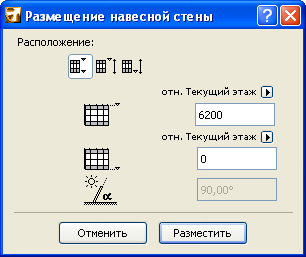

Щелкните курсором-солнцем для указания внешней стороны навесной стены. В появившемся диалоговом окне Размещение навесной стены укажем высоту навесной стены. В нашем случае мы указываем 6200 мм.

Для криволинейной навесной стены нельзя указать угол наклона; она всегда располагается вертикально.

Примечание: Три пиктограммы, расположенные в области Расположение диалога Размещение навесной стены, предоставляют три способа определения высоты навесной стены.

Для подробного ознакомления см. Диалоговое окно Размещение навесной стены: план этажа и 3D-окно.

Нажмем кнопку Разместить для закрытия диалога. Навесная стена размещена.

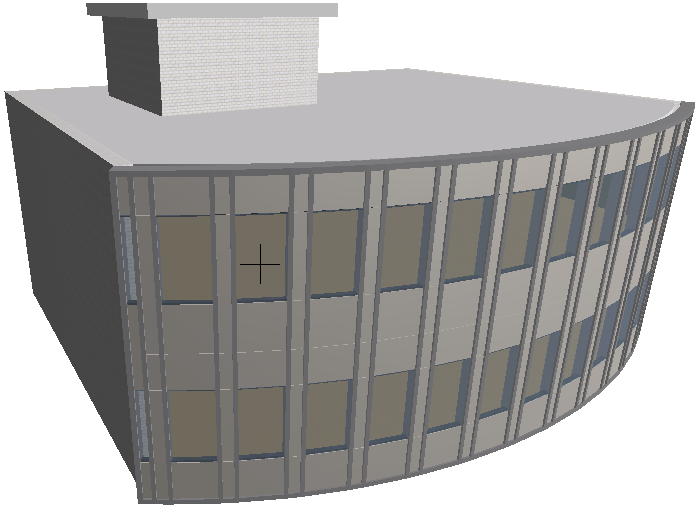

Проверьте результат в 3D-окне.

Для редактирования отдельных элементов навесной стены выберите ее и нажмите кнопку Редактировать. (Если Вы выбрали навесную стену на плане этажа или в разрезе/фасаде, то кнопка называется Редактировать в 3D.)
