Построение полуцилиндрической навесной стены в 3D-окне

Сейчас мы разместим полуцилиндрическую навесную стену на перекрытии в 3D-окне.

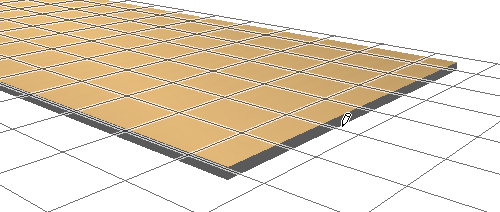

Выберите геометрический вариант По радиусу и оси и метод указания горизонтальной плоскости ввода.

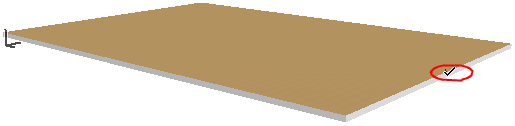

Щелкните на перекрытии для размещения соответствующей горизонтальной плоскости ввода.

Сейчас определим среднюю точку перекрытия и сделаем щелчок: ось нашего полуцилиндра будет проходить через эту точку.

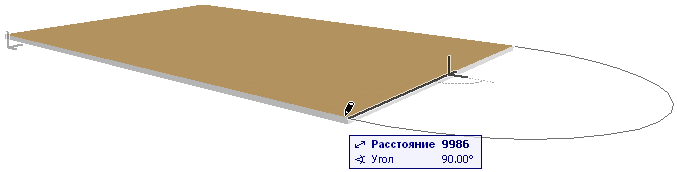

Нажмите клавишу мышки и перетащим курсор к дальнему концу перекрытия, затем сделайте щелчок для определения радиуса полуцилиндра. Обратная связь визуализирует то, что мы строим.

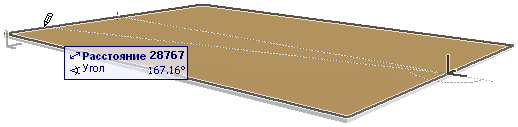

Сейчас переместите курсор, чтобы указать длину навесной стены, и затем произведите щелчок для завершения ее построения.

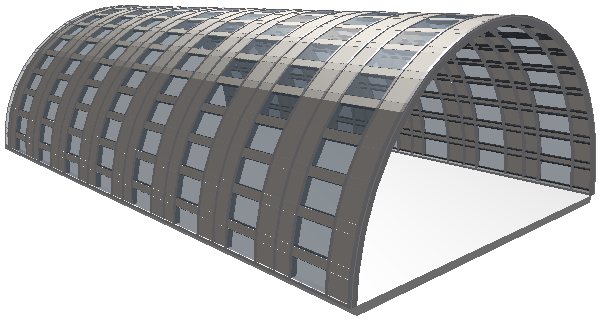

Посмотрите полученный результат в 3D-окне.
