Нанесение выносных надписей к элементам навесной стены

Имеется два способа приписывания выносных надписей к элементам навесной стены.

•В диалоговом окне Параметры выносной надписи используйте тип выносной надписи того или иного элемента навесной стены для создания ассоциативной выносной надписи для любого из элементов навесной стены в окне разреза.

Используйте этот метод, если хотите проставить выносные надписи к конкретным элементам навесной стены.

См. Нанесение выносных надписей элементов навесной стены.

•Используйте команду Конструирование > Изменить навесную стену > Нанести выносные надписи ко всем элементам.

Используйте этот метод, если необходимо проставить выносные надписи ко всем элементам навесной стены или к элементам определенного класса.

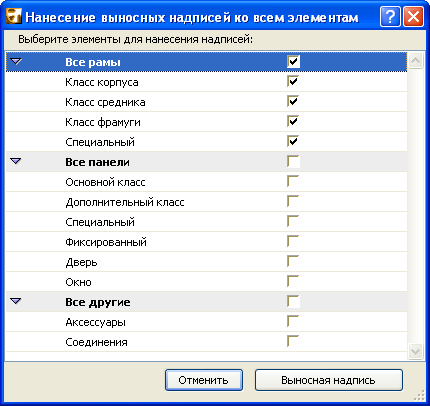

Для использования этой команды выберите навесную стену в окне разреза/фасада/внутреннего вида. Выберите команду Конструирование > Изменить навесную стену > Нанести выносные надписи ко всем элементам для открытия одноименного диалогового окна:

Отметьте маркеры тех типов элементов, к которым Вы собираетесь приписать выносные надписи. Выносные надписи будут ассоциативными; Если Вы определили контент по умолчанию для любого из инструментов элементов навесной стены (например, для соединений или рамок), то эти определения будут использованы в выносной надписи.

Нажмите кнопку Выносная надпись для размещения указанных выносных надписей.
