Выберите инструмент Морф в панели инструментов, затем выберите геометрический вариант в информационном табло.
Используйте следующие геометрические варианты для построения 2D-линий, полилиний, криволинейных и замкнутых многоугольников на плане этажа и в 3D-окне.
•Многоугольник
•прямоугольный и прямоугольный с поворотом;
•криволинейный - точка центра и радиус;
•криволинейный - окружность.

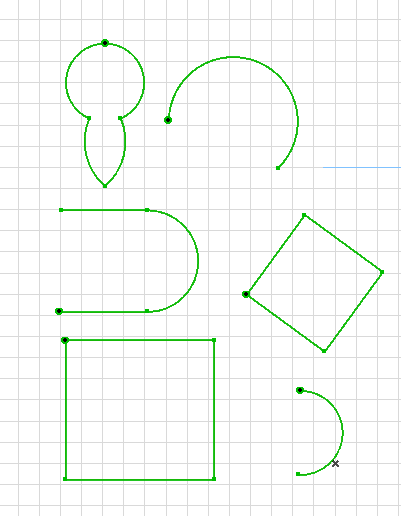

Процесс построения с помощью этих геометрических вариантов происходит так, как и в обычных чертежных 2D-инструментах ArchiCAD.

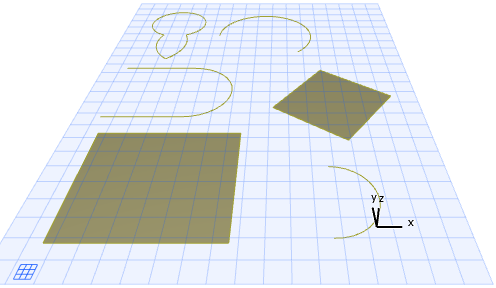

Однако в результате получается грань морфа или линия морфа, а не 2D-многоугольник или линия: этот морф показывается в 3D-окне, однако он не имеет геометрических параметров (например, не имеет толщины). Вы можете использовать полученные 3D-линии и поверхности для построения эскизов в 3D-окне или для документирования.
Повернутый прямоугольник
Геометрический вариант повернутого прямоугольника инструмента Морф позволяет строить прямоугольник на любой плоскости в пространстве.
1.В 3D-окне выберите геометрический вариант построения повернутого прямоугольника.

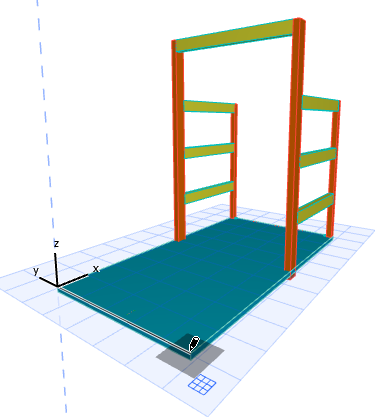

2.Двумя щелчками начертите первую сторону прямоугольника. Вы можете начертить ее на любой плоскости в пространстве.

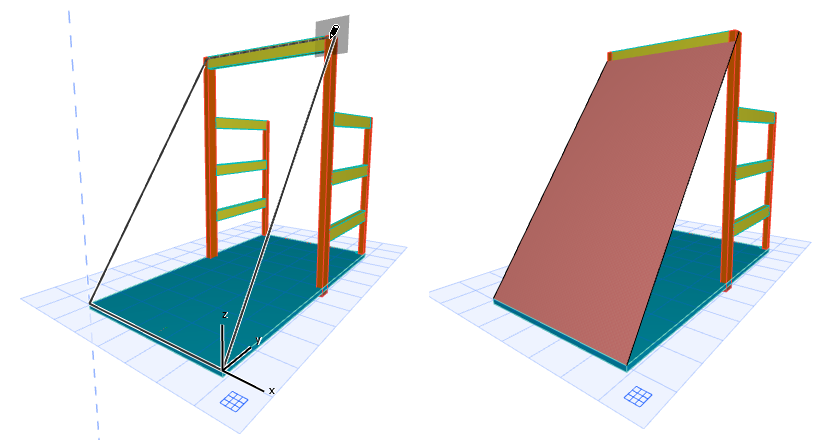

3.Еще одним щелчком укажите противоположный угол прямоугольника. При этом Вы можете позиционировать курсор в любой точке пространства.
