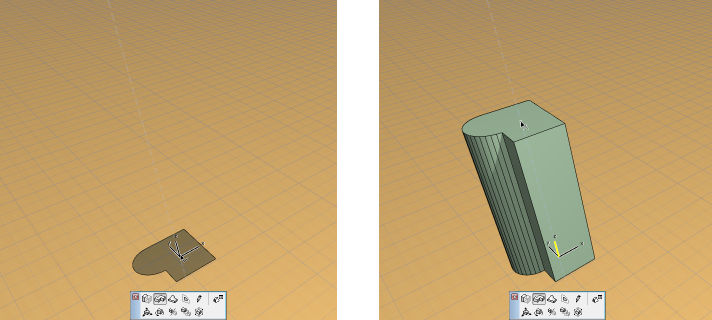

Используйте команду Труба, чтобы вытянуть грань морфа в трубу, изменяя при этом направление и плоскости любое количество раз.
1.Щелкните в любом месте грани морфа.
2.В локальной панели выберите команду Труба.

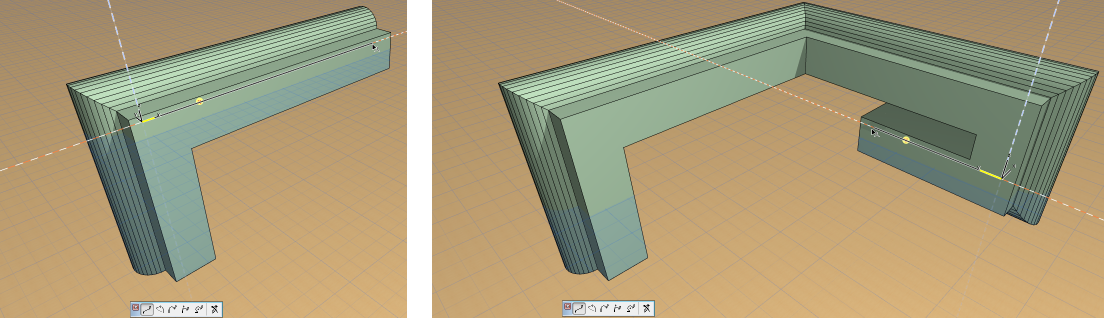

3.Начните построение трубы, производя всякий раз щелчок в том месте, где должен производиться поворот трубы.
Примечание: Первый отрезок трубы строится перпендикулярно той грани, на которой произведен щелчок.
•Вы можете воспользоваться волшебной палочкой, чтобы траектория трубы прошла вдоль замкнутого многоугольника (при условии, что плоскость многоугольника и плоскость профиля трубы не располагались в одной и той же плоскости.)
•При необходимости измените плоскость редактирования.
•Чтобы отменить построение последнего отрезка трубы, выберите команду Вернуться назад в локальной панели.
4.Двойным щелчком завершите построение трубы.
Точка привязки трубы

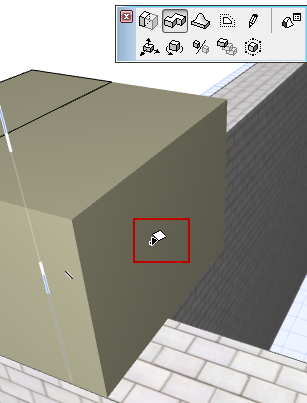

Точка, на которой произведен щелчок на грани морфа для инициирования построения трубы, является точкой привязки трубы (то есть это та точка, с помощью которой Вы можете перемещать трубу).

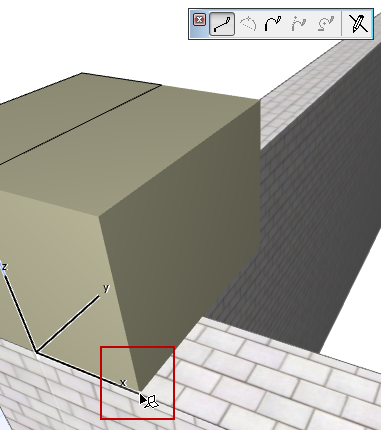

Тем не менее, после выбора команды Труба в локальной панели, Вы можете произвести щелчок еще раз в любой точке грани (или на ее контуре), чтобы она стала точкой привязки:
