Тип ребра: четкое, невидимое, сглаженное
•Четкое. Четкое ребро может быть выбрано и отредактировано.
•Невидимое Это обычное четкое ребро, которые Вы вручную выбрали и установили невидимым.
•Сглаженное. Такие ребра создаются автоматически во время выполнения операций редактирования, сглаживания и создания морфа криволинейной формы. Они по умолчанию не видны и их нельзя выбрать.
•Сглаженное ребро могут быть определено вручную при объединении двух граней в одну посредством сглаживания разделяющего их ребра.
•Сглаженное или невидимое ребро
•Сглаженное ребро - это внутренний подэлемент, который разделяет сегментированные грани. Такие грани показываются (в OpenGL и при использовании внутреннего механизма визуализации) сглаженными и криволинейными.
См. Объединение граней морфа для достижения эффекта сглаживания: использование сглаженных ребер.
Четкие и сглаженные ребра: скрытая геометрия морфа
При редактировании морфа может появиться необходимость изменить состояние ребра со Сглаженное на Четкое, чтобы можно было выбрать его с целью изменения формы морфа.
Чтобы увидеть (и, возможно, выбрать) все ребра, включая сглаженные,
выберите команду Конструирование > Изменить морф > Скрытая геометрия морфа.
Вы можете изменить тип любого из выбранных ребер морфа.
Для получения дополнительно информации об этой функции см. Объединение граней морфа для достижения эффекта сглаживания: использование сглаженных ребер.
1.Выберите ребро, несколько ребер или весь морф.
2.Выберите другой тип ребра (четкое, невидимое или сглаженное) с использованием одного из следующих управляющих элементов:
•Информационное табло:

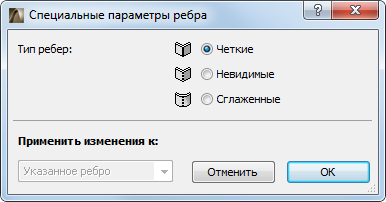

•Команда Специальные параметры ребра в локальной панели:

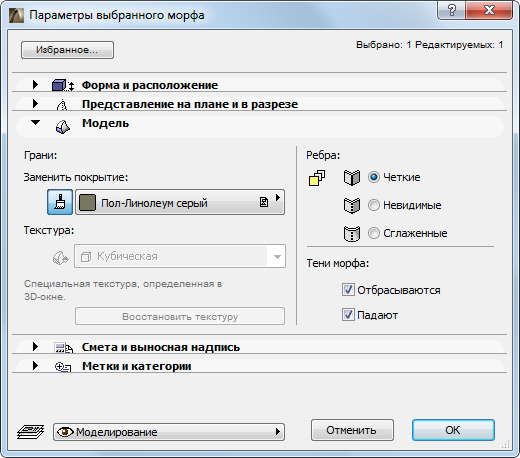

При применении к ребру типа, который отличается от типа по умолчанию ребра морфа, в панели Модель диалога Параметры морфа появится указание, что был применен специальный тип ребра.
3.Применить изменения к: После установки всех необходимых параметров выберите ребра, к которым они будут применены:
Примечание: Этот параметр становится доступным в диалоге Специальные параметры ребра, если перед открытием локальной панели был выбран весь морф. Если Вы выбрали одно или несколько ребер, то изменения будут применены только к ним, другие варианты не возможны.
•Указанное ребро. Выбранный тип ребра будет применен только к тому ребру, на котором был произведен щелчок для открытия локальной панели.
•Все похожие ребра Выбранный в этом диалоге вариант будет применен ко всем тем ребрам выбранного морфа, которые имеют то же первоначальный тип, что и изменяемое ребро. Например, если Вы изменяете тип ребра с Четкое на Невидимое, то все четкие ребра морфа становятся невидимыми.
•Все ребра. Указанный тип применяется ко всем ребрам выбранного морфа.
4.Нажмите кнопку ОК для закрытия диалога и применения изменений.
