Изменение линии привязки стены

Используйте команды меню Линия и плоскость привязки для изменения расположения Линии привязки и направления выбранных Стен. По умолчанию это меню расположено в: Редактор > Линия и плоскость привязки.

Эта команда перемещает линию привязки без изменения местоположения Стены на Плане этажа

Команда Изменить Линию привязки Стены открывает следующее диалоговое окно:

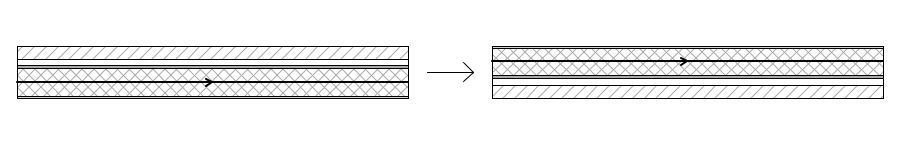

•Зеркально отобразить стены: Отметьте этот маркер для зеркального отражения линии привязки относительно центральной оси стены (направление останется прежним).

Двери и Окна не претерпят изменений (если следующий маркер не отмечен):

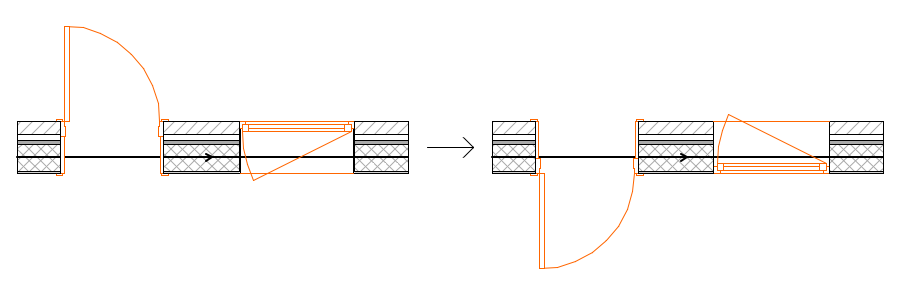

•Зеркально отобразить окна и двери в стенах: Отметьте этот маркер, чтобы изменить направление открывания Дверей и Окон, размещенных в Стене.

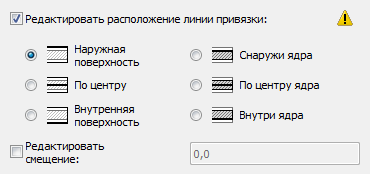

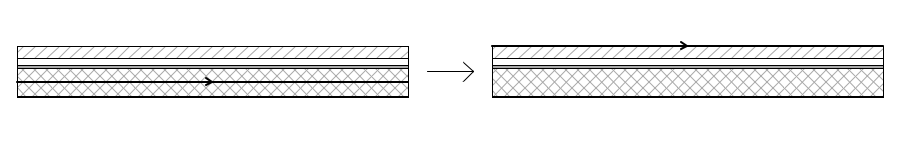

Редактировать Расположение Линии привязки: Отметьте этот маркер и воспользуйтесь расположенными ниже элементами управления, чтобы переместить линии привязки выбранных Стен без изменения положения Стен на Плане этажа.

Примечание: Изменение здесь расположения линии привязки не оказывают влияния на Сложные Профилированные Стены.

Редактировать смещение Отметьте этот маркер и укажите величину смещения (если таковое имеется) линии привязки относительно определенного расположения. Положительное значение перемещает линию привязки ближе к центру ядра Стены; отрицательное значение перемещает ее дальше. (Сама Стена при этом не перемещается.)

Смещение недоступно, если линия привязки расположена по центру Стены или по центру Ядра.
