Исправление ошибок моделирования: Проверка морфов на твердотельность

Обладая большой свободой и разнообразными операциями в построении морфов, можно случайно построить морфы, которые не являются телами, то есть обладают пустотами. Обычно при работе со сложными моделями можно не заметить существования нетвердотельных морфов.

Такая ситуация становится проблематичной в следующих случаях:

•при вычислении объема нетвердотельные морфы имеют нулевой объем;

•только морфы-тела имеют штриховку сечения; нетвердотельные морфы показываются в сечениях без штриховки.

Чтобы обнаружить и исправить такие ошибки моделирования, выполните одну из следующих операций:

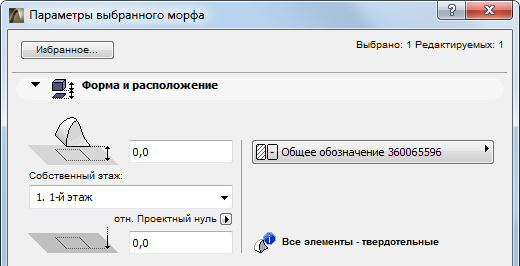

•Проверьте в информационном табло или в диалоге Параметры морфа, все ли выбранные морфы являются телами.

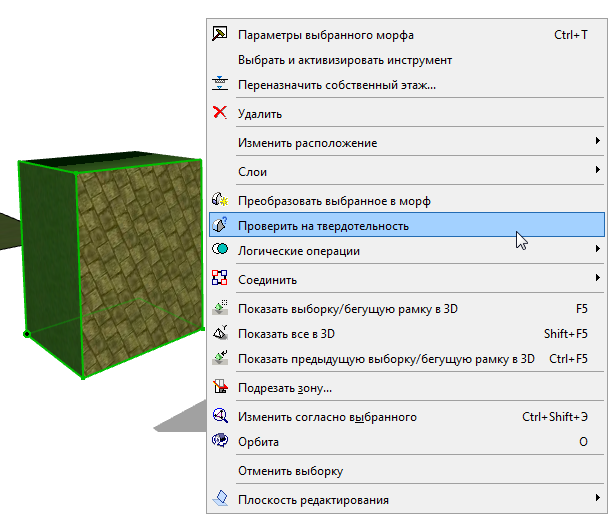

•Выберите требуемые морфы и затем выполните команду Конструирование > Изменить морф > Проверить на твердотельность (или одноименную команду в контекстном меню).

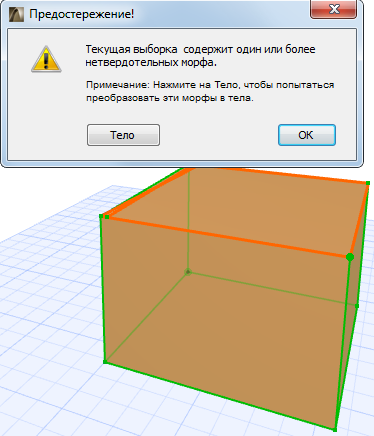

•Если какие-то морфы не являются телами, выводится предупреждающее сообщение, а проблематичные морфы (и из ребра) выделяются в модели.

•Чтобы попытаться исправить ошибку, нажмите кнопку Тело.
