Сохранение 2D-символов как библиотечные элементы

Если некоторый 2D-символ требуется многократно размещать на плане этажа, Вы можете создать его и затем сохранить как объект.

•Постройте необходимый 2D-символ на плане этажа с использованием 2D-инструментов (линии, тексты, штриховка и т.д.).

•Разместите узловые точки, чтобы курсор мог обнаруживать объект по ним.

•Выберите необходимые чертежные элементы.

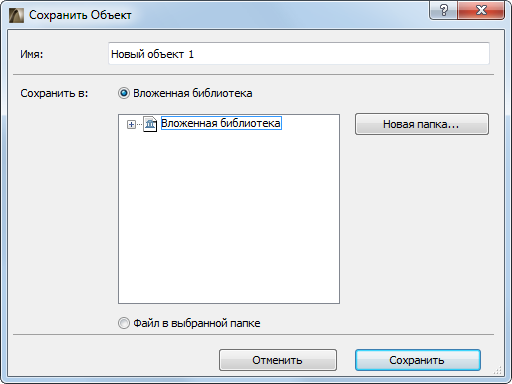

•Сохраните объект по команде Файл > Библиотеки и объекты > Сохранить выбранное как > Объект. По умолчанию местом сохранения выбирается вложенная библиотека проекта. Рекомендуется сохранять специальные, специфические для проекта объекты во вложенной библиотеке.

•Разместите этот объект с помощью инструмента Объект. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

Для ознакомления с процедурой редактирования результирующих библиотечных элементов GDL см. Редактирование специальных библиотечных элементов и компонент.
