Используйте инструмент Колонна для создания новых колонн в окне плана этажа и в 3D-окне.
Установите требуемые параметры в диалоге Параметры колонны и затем щелчком разместите колонну в проекте.
После размещения колонны Вы можете изменить ее высоту в 3D-окне.
См. Изменение высоты.

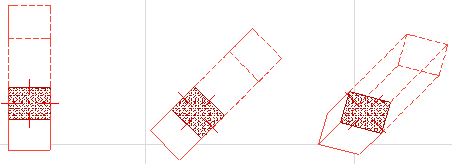

Имеется три геометрических варианта построения колонн, пиктограммы которых находятся в информационном табло.
•Простой. Разместите колонну единственным щелчком. Ось колонны проецируется вертикально плану этажа.
•Повернутая колонна. Первым щелчком Вы определяете место расположения точки привязки стены в ее основании, вторым щелчком Вы определяете угол ее поворота вокруг вертикальной оси.
•Колонна с вращением. Если колонна сложная и/или с наклоном, размещение колонны производится в три этапа. Сначала сделайте щелчок для указания места расположения колонны. Затем поверните ее вокруг вертикальной оси и сделайте второй щелчок. Наконец, произведите ее вращение вокруг ее собственной оси (то есть установите угол поворота) и следующим щелчком завершите построение.
