На плане этажа лестницы представляются в виде своего 2D-символа с использованием стандартных архитектурных соглашений.
Лестницы могут быть видны на многих этажах: Используйте всплывающее меню Показ на этажах в панели Представление на плане и в разрезе для выбора этажей, на которых виден символ лестницы.
Используйте панели Параметры и Типы 2D-символа, стрелок, реек, марша и ограждения диалога Параметры лестницы для определения внешнего вида символа лестницы на плане этажа.
См. Инструмент Лестница.
Обратите внимание на следующие специальные параметры:

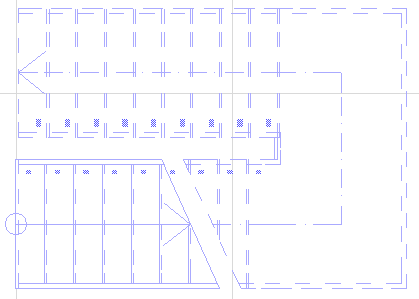

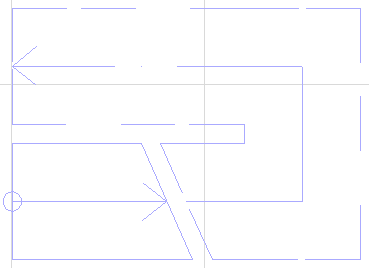

При выборе Зависит от масштаба уровень детализации представления 2D-символа лестницы становится зависимым от масштаба. Ниже приводится зависимый от масштаба символ лестницы с масштабами 1:50 и 1:200:
При выборе варианта Специальный символ лестницы остается одним и тем же не зависимо от масштаба окна. При этом появляются новые возможности по выбору символа, представленные в параметре Тип 2D-символа (см. далее).
Тип 2D-символа
Используйте этот управляющий элемент для выбора типа символа лестницы на плане этажа. Предварительный просмотр типа символа производится в панели Типы 2D-символа, стрелок, реек, марша и ограждения, расположенной под панелью Параметры. Набор возможных типов символов зависит от выбора варианта значения параметра Уровень 2D-деталей: Зависит от масштаба или Специальный.
Используйте параметры, расположенные под параметром Тип 2D-символа, для настройки внешнего вида символа. При этом имейте в виду следующее:
•Каждый символ лестницы имеет линию разрыва, которая действует как плоскость сечения символа. Установите вертикальное расположение линии разрыва с помощью управляющего элемента Позиция линии разрыва (высота).
•Видимые и невидимые конструкции относятся к тем частям символа, которые располагаются ниже и выше линии разрыва соответственно: предоставляется возможность установить самостоятельные типы линий и перья для этих типов конструкций.
•Показать/спрятать основную линию. Основная линия заканчивается стрелкой: Вы можете выбрать стиль стрелки в панели Типы 2D-символа, стрелок, реек, марша и ограждения, расположенной под панелью Параметры. Кроме того, в этой же панели можно выбрать стиль начальной точки основной линии.
•Имеются факультативные параметры для выбора текстовых элементов символа лестницы, включая нумерацию проступей, текст марша и его высоты, тексты символов с указанием направления вверх и вниз.
Показ, зависимый от этажа
Управляющий элемент Зависит от этажа (имеет значения Да/Нет) становится уместным при показе лестницы этажом выше ее собственного этажа (используйте управляющий элемент Показ на этажах панели Представление на плане и в разрезе для указания этажей, на которых будет виден символа лестницы).

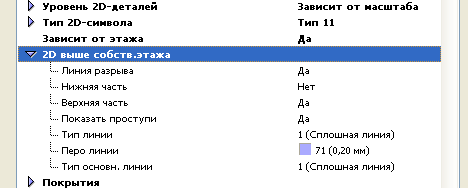

Если Вы выбираете эту возможность, то в списке параметров появляется новая группа управляющих элементов 2D выше собственного этажа:
Используйте эти управляющие элементы, чтобы лестница представлялась по другому на этажах, выше ее собственного. Понятия “нижней” и “верхней” части относятся к частям лестницы, располагающимся под и над линией разрыва.
Устанавливаемые здесь параметры относятся к представлению символа лестницы на этажах, выше ее собственного.
