Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов:
Следующие несколько функций также влияют на пересечение Колонн:
При размещении колонны, которая будет пересекать многослойную стену, выбор независимого или встраиваемого способа построения влияет на характер показа стены/колонны на плане этажа.
Используйте пиктограммы Самостоятельной/Встраиваемой колонны в Информационном табло или в диалоге Параметров Колонны для определения того, каким образом колонны будут пересекаться с многослойными стенами.
Встраиваемая колонна может разорвать только слой-ядро многослойной стены. Все остальные слои обволакивают колонну.
Для получения дополнительной информации см. Встраиваемые колонны.

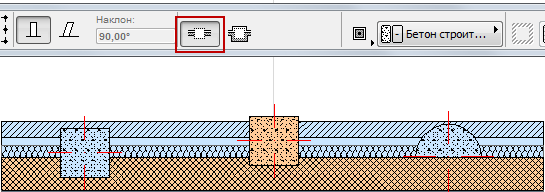

Независимые Колонны (то есть те, которые строятся с использованием способа построения Самостоятельная) не изменяют формы стены, они просто высекают ее часть для своего размещения, разрывая при этом необходимые слои стены.
Если Строительные материалы слоев стены и колонны совпадают, то разделяющая линия между ними удаляется.

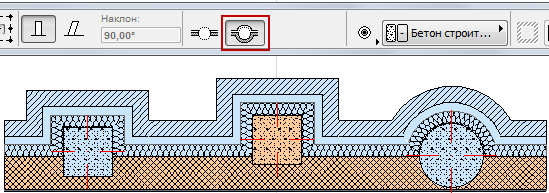

Встроенные Колонны (размещенные с использованием способа построения “Встроенная в стену”) разрывают слои-ядра Многослойных стены, благодаря чему колонны пересекают несущие слои многослойных Стен. Все остальные слои обволакивают колонну, добавляя колонне свою толщину.
Примечание: Для многослойных конструкций слои “ядра” определяются в диалоге Параметры > Реквизиты элементов > Многослойные конструкции.
См Диалоговое Окно Многослойные Конструкции.
Примечание: Встраивание невозможно для криволинейных и многоугольных стен, а также для колонн, чьи облицовки определены как “Отделка.”

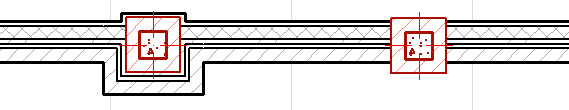

Обволакивание на Плане этажа происходит, только если:
•размещенная Колонна является Встраиваемой
•Колонна вертикальная и не профилированная
•Колонна пересекает прямую вертикальную многослойную Стену
•многослойная Стена имеет по крайней мере один слой, не являющийся ядром (этот слой будет обволакивающим);
•Колонна пересекает слои-ядра многослойной Стены.
В 3D-окне Колонны, размещенные методом Встраивания, наследуют Покрытие поверхности Стены, даже если Стена не является Многослойной или не имеет слоев для обволакивания Колонн.
Независимые колонны сохраняют свои собственные покрытия в 3D.
