Типы Операций Твердотельного Моделирования

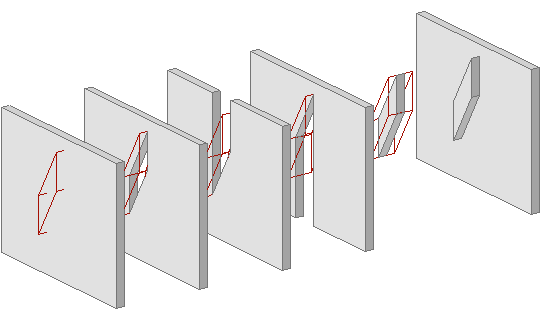

Имеется пять типов операций. На рисунке, приведенном ниже, иллюстрируются результаты применения каждой из них к стене, расположенной слева. За ней располагаются изображения стен с применением каждой из этих операций. Элемент-оператор приводится в каркасном изображении.

•Вычитание. Приводит к вырезанию фигуры оператора из целевого элемента.

•Вычитание с выталкиванием вверх. Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от нижней части фигуры оператора и до верхней части целевого элемента.

•Вычитание с выталкиванием вниз. Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от верхней части фигуры оператора и до нижней части целевого элемента.

•Пересечение. Сохраняется только общая часть цели и оператора.

•Добавление. Фигура цели добавляется к фигуре оператора.
