Объемные операции: воспроизведение элементов и проведение расчетов

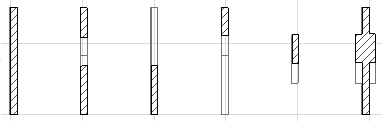

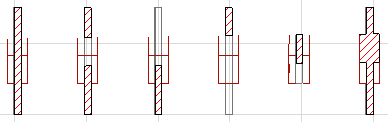

Операции Твердотельного Моделирования оказывает воздействие на модель, то есть на изображение в 3D-окне, на воспроизведение модели Разреза/Фасада/Развертки и представление чертежа деталей. Ниже приводится разрез элементов, которые были использованы в предыдущем примере. Вверху операторы приведены в каркасном виде, а внизу их слои спрятаны.

На плане этажа представление элементов цели и оператора не изменяется. Размещение элемента-оператора на слой с каркасной визуализацией не оказывает влияние на его воспроизведение. Если слой элементов-операторов спрятан, то они не показываются на плане этажа, и Вы не сможете редактировать их до тех пор, пока опять не покажите слой.

Примечание: Если Вы выберите на плане этажа только цель и покажете выборку в 3D-виде, то будет показана измененная фигура без показа оператора.

Если вы выполните Операцию Твердотельного Моделирования в окне Разреза/Фасада/Развертки, то для получения результата необходимо будет выполнить команду построения заново содержимого окна.

Операции Твердотельного Моделирования и Интерактивный Каталог

В интерактивном каталоге элементы приводятся согласно параметрам, указанным в диалоге Параметры схемы каталога. Многие элементы включают отдельные параметры для значений “Грубо” и Точно”: например, точный и грубый объем колонны. Как правило, “Точно” и “Грубо” означает следующее:

•Точно: Учитываются Операции Твердотельного Моделирования.

•Грубо: НЕ учитываются Операции Твердотельного Моделирования.

См. Параметры сметы элементов в интерактивном каталоге для получения детальной информации о создании каталогов элементов.
