Каждая Балка обладает осью привязки, служащей для точного соединения Балок и установления узловых точек и ребер для выбора, перемещения и трансформации Балок. Ее направление определяет “левую” и “правую” поверхности, относительно которых накладываются покрытия в панели Модель диалога Параметров Балки.
См. Панель балки Модель.
Направление оси привязки следует за перемещением курсора при построении балки. (Чтобы балка содержала стрелку, указывающую направление оси, включите команду-переключатель Вид > Параметры вывода на экран > Скрывать сопряжение стен и балок.)
По умолчанию ось привязки проходит через середину верхней поверхности балки. Вы можете сместить ее относительно центра на любое расстояние (например, при использовании балки с асимметричным профилем): укажите требуемое значение в поле Смещение оси привязки панели Форма и расположение диалога Параметры балки.

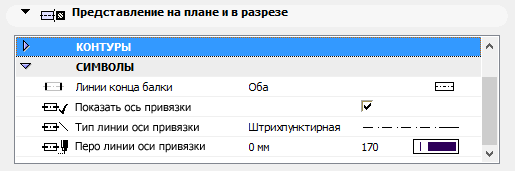

Чтобы показать или спрятать ось привязки любой отдельной балки на Плане этажа, воспользуйтесь маркером “Показать осевую линию” в разделе Символы панели Представление на плане и в разрезе диалогового окна Параметров Балки.
В 3D-окне линия привязки выбранной балки показывается с использование отдельного цвета: Этот цвет изменяется с помощью параметра “Линия привязки в 3D в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе.
