Все типы балок могут содержать отверстия. Отверстия могут быть круглые и прямоугольные. В одной балке можно сделать много отверстий различной формы и размера.
Отверстия определяются после построения балки. Геометрические характеристики отверстия определяются в панели Отверстие.
1.Выберите необходимую Балку и убедитесь, что активным является инструмент Балка.
2.Щелкните на ребре или на осевой линии.

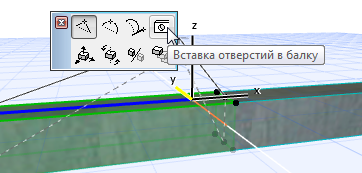

3.В появившейся локальной панели выберите команду Отверстие.

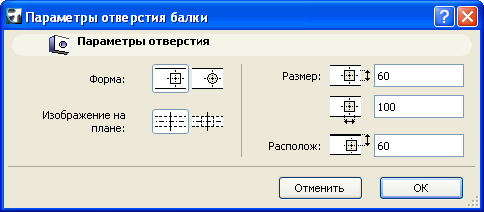

4.Открывается диалоговое окно Параметры отверстия балки, в котором задаются характеристики отверстия.
Нажмите ОК для подтверждения произведенных установок; отверстие сразу же появляется в балке.

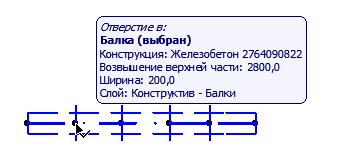

Для выбора отверстия убедитесь, что выбран инструмент Балка, и затем произведите Shift-щелчок в центре отверстия.
Обратите внимание на то, единовременно можно редактировать только одно отверстие, однако, при выборе Балки со всеми ее отверстиями, их можно редактировать одновременно.

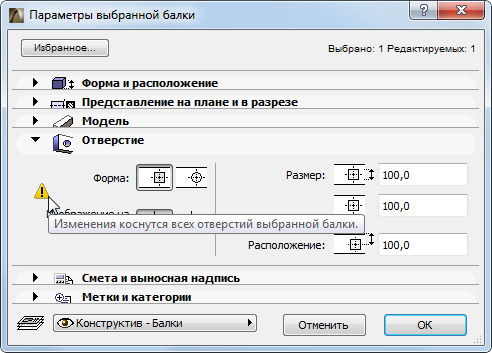

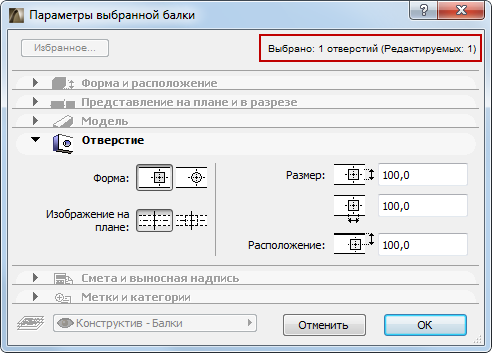

Диалоговое окно Параметров Выбранной Балки поддерживает обратную связь с редактируемыми отверстиями, показывающую, что изменения коснутся только одного отверстия (только в этом случае активна панель Отверстие), или всех отверстий Балки.
Для изменения формы и размера отверстия используйте управляющие элементы в диалоге Параметры балки или в информационном табло.

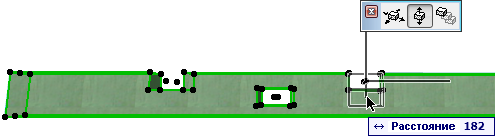

Расположение отверстия также может быть изменено графически. На плане этажа выбранные отверстия могут перемещаться вдоль балки.
В 3D-виде локальная панель также предоставляет вариант перемещения отверстий вверх и вниз.
Отверстия в Криволинейных Балках

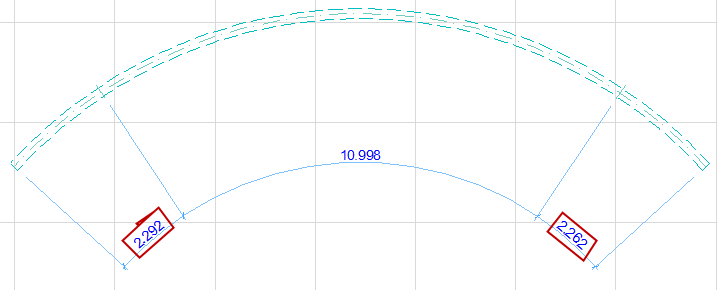

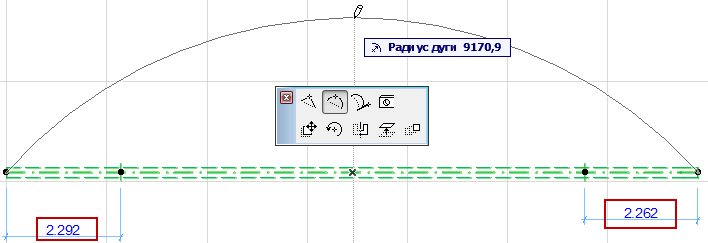

Предположим, что Вы создали отверстия в прямолинейной балке (на заданном расстоянии от концов балки) и затем искривили ее, (как показано на иллюстрации).
В этом случае диалоговое окно Расположение отверстия в балке позволит выбрать вариант нового расположения отверстий с учетом изменения геометрии балки:
Сохранить дистанцию: При выборе этого варианта будет сохранено расстояние от центра отверстия до ближайшего к нему конца балки (измеренное по дуге осевой линии балки).
Сохранить пропорции: В этом случае будет сохранено пропорциональное соотношение расстояний с учетом изменившейся длины балки.
